Фотореле, идеально настроенное осенью, может повести себя неожиданно в конце мая — освещение либо не включается вовсе несколько недель подряд, либо включается на несколько минут посреди ночи и тут же гаснет. Причина не в неисправности прибора, а в географической широте: Санкт-Петербург находится достаточно близко к полярному кругу, чтобы летние сумерки не переходили в полноценную темноту. Разберём, как это влияет на порог срабатывания фотореле и что с этим делать, а также где ставить датчик в условиях плотной городской застройки, чтобы его не сбивала соседняя подсветка.
источник: magnific.com
Почему белые ночи — это не поэтический образ, а инженерная проблема
Санкт-Петербург расположен на широте около 60° северной широты. Летом Солнце опускается за горизонт неглубоко и ненадолго, поэтому вечерние сумерки не успевают смениться полноценной ночной темнотой, прежде чем начинаются утренние сумерки. Явление официально длится примерно с 11 июня по 2 июля (по астрономическому определению), а по фактическому уровню освещённости заметно шире — с конца мая до середины июля, с пиком в районе 20–22 июня.
Для человека это красивое городское явление. Для фотореле, настроенного на конкретный порог освещённости в люксах, — это период, когда естественная освещённость в самые тёмные часы суток попросту не опускается до уровня, на который прибор был настроен осенью или зимой.
Что происходит с фотореле в этот период
Фотореле сравнивает освещённость на датчике с заданным порогом (обычно задаётся поворотным регулятором «lux» на лицевой панели прибора) и включает нагрузку, когда освещённость падает ниже этого значения. В белые ночи возможны две проблемы одновременно:
Освещение не включается всю ночь. Если порог настроен на достаточно низкое значение (расчёт был на «настоящую» темноту), а летняя ночная освещённость даже в самый тёмный час остаётся выше этого порога — реле просто не срабатывает несколько недель подряд.
Освещение включается и почти сразу выключается несколько раз за ночь. Если порог настроен на пограничное значение, то естественные колебания вечерних и утренних сумерек могут пересекать этот порог несколько раз за ночь — особенно при переменной облачности, которая усиливает или ослабляет остаточный свет неба.
Ни то, ни другое не является неисправностью прибора — это ожидаемое поведение при попытке применить осеннюю настройку к принципиально другой световой обстановке.
Три стратегии настройки на летний период
Стратегия 1: сезонная перенастройка порога вручную. Самый простой подход для объектов, где есть кому обслуживать щит два раза в год. Весной, перед началом белых ночей, порог срабатывания понижается (переключатель на минимальное деление шкалы) — так, чтобы освещение включалось хотя бы ненадолго в реально самые тёмные часы, без ложных многократных срабатываний. Осенью настройка возвращается к обычному значению.
Стратегия 2: смещение приоритета с фотореле на реле времени. Для объектов, где точное соответствие «темно снаружи → горит свет» не критично (например, декоративная подсветка, а не аварийное освещение путей эвакуации), на летний период можно временно перевести управление на реле времени с фиксированным расписанием, а не полагаться на датчик освещённости, который в этот сезон физически не может дать однозначный сигнал.
Стратегия 3: смириться с частичной работой в пиковые недели. Для многих объектов уличного освещения (дворы, второстепенные пешеходные зоны) реалистичный подход — принять, что в течение примерно трёх недель вокруг пика белых ночей освещение будет включаться на минимальное время или не включаться вовсе, и не тратить ресурс на ручную перенастройку ради нескольких недель в году, если это не создаёт риска для безопасности.
Выбор стратегии зависит от назначения объекта — для дворового освещения жилого дома допустима стратегия 3, для путей эвакуации или охраняемой территории обычно требуется стратегия 1 или 2.
Где ставить датчик в условиях плотной городской застройки
Отдельная проблема именно для Петербурга — плотная историческая застройка, дворы-колодцы и обилие декоративной подсветки фасадов. Стандартная рекомендация «избегать паразитной засветки» на практике здесь требует конкретики:
Не устанавливайте датчик со стороны, обращённой на подсвеченный фасад соседнего здания. В историческом центре архитектурная подсветка зданий часто работает по собственному расписанию, не совпадающему с реальной темнотой на улице, и может держать датчик в «искусственно светлом» состоянии, из-за чего фотореле не сработает вовремя.
Учитывайте отражённый свет в узких дворах-колодцах. В такой геометрии застройки свет от одного включённого фонаря или окна может многократно отражаться от стен и создавать засветку датчика, физически находящегося в стороне от прямого источника света.
Располагайте датчик так, чтобы на него не попадал свет от самого управляемого светильника. Это общее правило для любого фотореле, но в тесных дворах радиус его действия работает иначе, чем в открытом пространстве, — отражённый свет от близко расположенных стен может быть значительным даже при разумном расстоянии от источника.
Ориентируйте датчик на открытый участок неба, а не на застроенный горизонт, если это позволяет место установки — это даёт более стабильный и предсказуемый сигнал освещённости в переходные периоды сумерек, чем измерение в узком колодце двора.
Настройка задержки: зачем она важна именно в переходные периоды
Помимо порога освещённости, у фотореле обычно есть задержка срабатывания — время, в течение которого освещённость должна оставаться ниже (или выше) порога, прежде чем прибор переключит нагрузку. Эта задержка защищает от ложных срабатываний из-за кратковременных засветок — фарами проезжающей машины, случайной вспышкой света в окне напротив.
В период белых ночей роль этой задержки возрастает: чем ближе естественная освещённость к порогу срабатывания на протяжении длительного времени, тем выше вероятность, что случайная кратковременная засветка (или, наоборот, кратковременное затемнение от тучи) вызовет незапланированное переключение. Увеличение задержки на летний период — разумное дополнение к понижению порога, а не отдельная самостоятельная мера.
Что делать, если объект нельзя настраивать вручную дважды в год
Для объектов без регулярного обслуживания (удалённые дворовые территории, объекты с редким визитом обслуживающей организации) сезонная ручная перенастройка нереалистична. В таких случаях стоит рассматривать связку фотореле с астрономическим реле времени или программируемым контроллером, который рассчитывает время включения по географическим координатам и календарной дате, а не по прямому измерению освещённости.
Такое решение не подвержено эффекту белых ночей вообще, поскольку не зависит от фактической освещённости — оно ориентируется на заранее рассчитанное время восхода и захода для конкретной точки на карте. Это отдельная тема с собственными нюансами настройки, которую мы разбираем в статье про астрономическое реле времени.
Частые ошибки при настройке фотореле в Петербурге
Не корректируют настройки после установки и забывают о них до первой жалобы. Порог, идеально подобранный в сентябре при пусконаладке, почти гарантированно потребует коррекции к следующему лету — если объект новый, стоит сразу закладывать эту задачу в регламент обслуживания.
Пытаются найти единственный «универсальный» порог на весь год. Физически такого порога для Петербурга не существует — компромиссное значение работает одинаково плохо и зимой, и летом, вместо того чтобы работать хорошо хотя бы в одном сезоне.
Устанавливают датчик, ориентируясь только на удобство монтажа, а не на реальную световую обстановку вокруг. Ближайшая свободная стена для крепления кабеля не всегда лучшее место с точки зрения паразитной засветки — особенно рядом с подсвеченными фасадами.
Игнорируют задержку срабатывания как второстепенный параметр. В переходные периоды именно задержка, а не только порог, определяет, будет ли реле «дребезжать» несколько раз за ночь или сработает предсказуемо один раз.
Часто задаваемые вопросы
Почему уличный свет вообще не включается несколько ночей подряд в июне?
Скорее всего, естественная ночная освещённость в этот период не опускается ниже порога, на который настроено фотореле, — это особенность белых ночей на широте Санкт-Петербурга, а не неисправность прибора.
Нужно ли менять настройки фотореле два раза в год?
Для объектов, где важна предсказуемая работа освещения (пути эвакуации, охраняемые территории), сезонная корректировка порога весной и осенью — разумная практика. Для менее критичных объектов можно принять частичную работу в пиковые недели белых ночей.
Как понять, что причина — именно белые ночи, а не поломка датчика?
Проверьте, совпадает ли период нестабильной работы с концом мая — серединой июля. Если да, и прибор корректно работал до и после этого периода в прошлые годы — это сезонный эффект, а не неисправность.
Можно ли полностью избежать проблемы белых ночей без ручной перенастройки?
Да, если перейти на управление астрономическим реле времени или контроллером, рассчитывающим время включения по географическим координатам, а не по измерению фактической освещённости.
Где лучше не ставить датчик фотореле в историческом центре Петербурга?
Избегайте стороны, обращённой на подсвеченный фасад соседнего здания, и мест внутри узких дворов-колодцев, где свет многократно отражается от стен — оба фактора искажают реальную картину освещённости для датчика.
Где купить фотореле
Если вам нужно фотореле для уличного освещения — с настраиваемым порогом срабатывания и задержкой, которая не даст прибору «дребезжать» в переходные периоды сумерек, — обратите внимание на компанию «НТК Приборэнерго» — производителя фотореле линейки FR.
У вас есть возможность подобрать модель под свой объект: по диапазону регулировки порога освещённости, наличию и величине задержки срабатывания, коммутируемой мощности и способу монтажа. Это важно именно для Петербурга и Ленинградской области, где сезонная динамика освещённости требует запаса по настройкам, а не фиксированного порога «на все случаи». В карточках товаров приведены технические характеристики каждой модели, а по вопросам подбора под конкретный объект — двор, фасад, охраняемую территорию — можно получить консультацию специалиста.

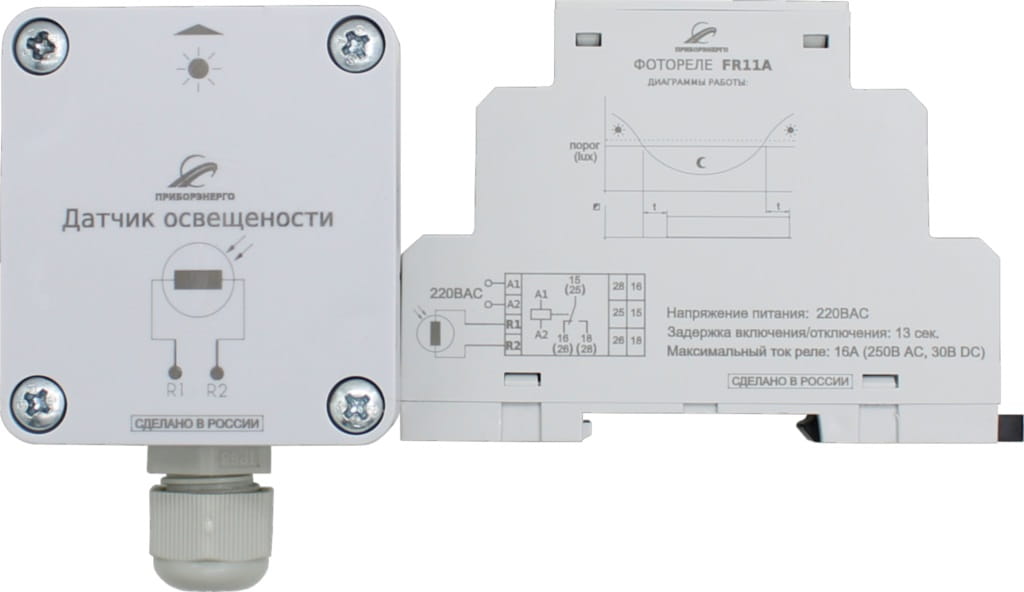

Фотореле производства «НТК Приборэнерго»
Заключение
Настройка фотореле для города на широте Петербурга требует учитывать не только базовые правила установки, но и реальную сезонную динамику освещённости, которой нет у объектов южнее. Правильно подобранный порог и задержка снимают большинство жалоб на «неработающий» датчик в летний период.
