Догрузочные резисторы в Чебоксарах
Догрузочный резистор включают во вторичную цепь измерительного трансформатора тока или напряжения, чтобы довести его нагрузку до номинальной. Устройство не участвует в измерении напрямую, но именно от него зависит, будет ли трансформатор работать в заявленном классе точности.
Зачем нужна догрузка
Класс точности измерительного трансформатора гарантируется производителем только в определённом диапазоне вторичной нагрузки — как правило, от 25 до 100 % номинальной. На практике же к трансформатору подключают один современный электронный счётчик, потребление которого в разы меньше расчётного: цепь оказывается недогруженной, погрешность выходит за пределы класса, а учёт электроэнергии — за пределы допустимого. Для сетевой организации это прямые потери, для потребителя — риск не пройти проверку узла учёта. Резистор добавляет недостающую нагрузку и возвращает трансформатор в рабочий режим.
Серии PCR и PVR

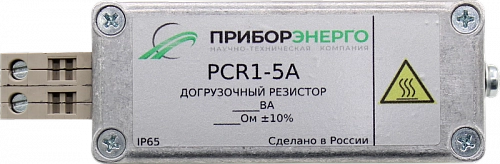

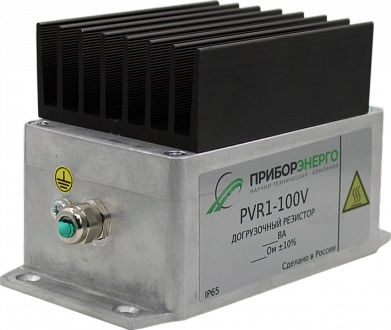

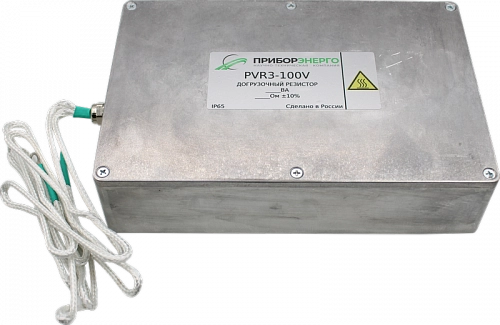

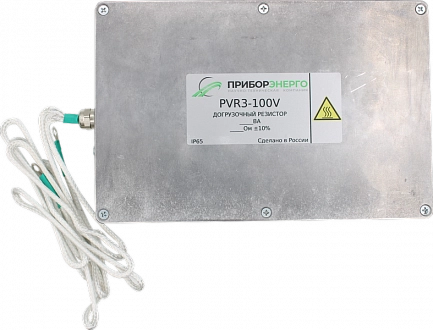

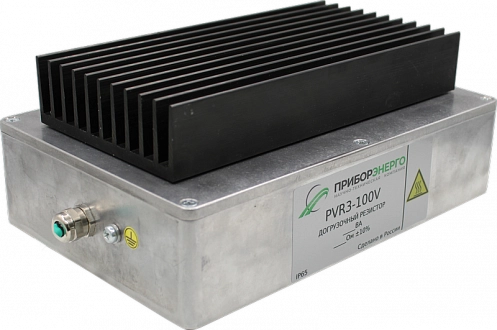

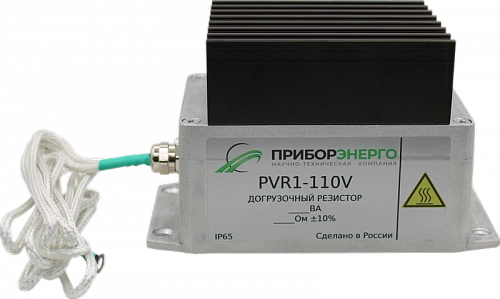

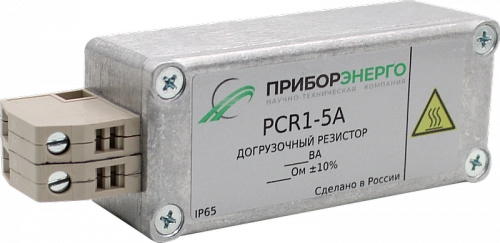

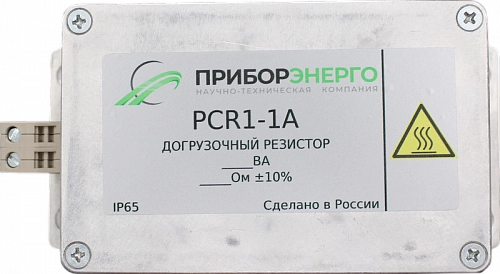

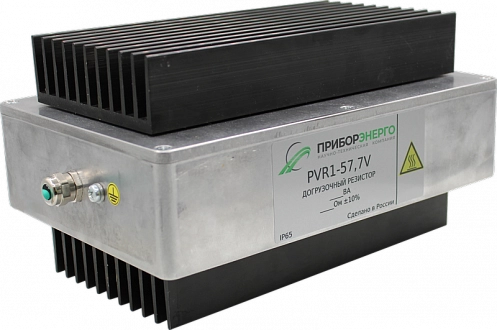

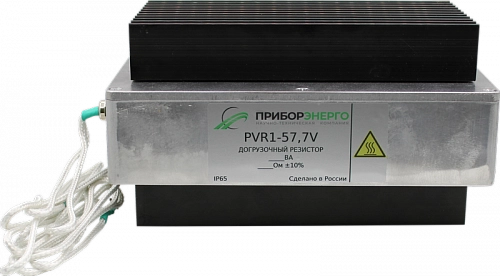

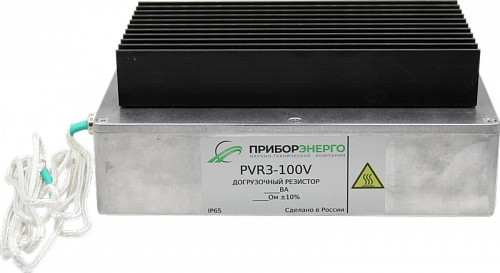

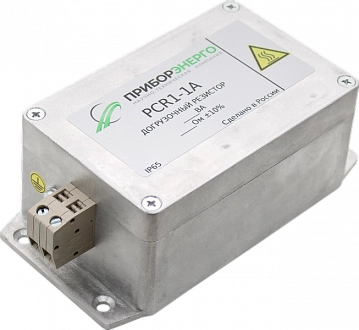

Резисторы PCR предназначены для трансформаторов тока с номинальным вторичным током 5 А, PVR — для трансформаторов напряжения 57,7 В. Выпускаются однофазные и трёхфазные исполнения: например, PCR3-5A-3х3VA рассчитан на три фазы по 3 ВА при сопротивлении 3×0,12 Ом. Всего в каталоге больше ста позиций с мощностью от 1 до 100 ВА — догрузку можно подобрать точно под разницу между номинальной и фактической нагрузкой цепи. Корпус металлический, отводит тепло и защищает элемент от пыли и влаги, рабочий диапазон температур от −40 до +70 °C.
Купить догрузочный резистор от производителя
Цена на сайте заводская, без наценок посредников. Заказ можно забрать самовывозом со склада в Чебоксарах или получить бесплатной доставкой до терминала транспортной компании. Рассчитать необходимую мощность догрузки по паспорту трансформатора и составу цепи помогут инженеры технической поддержки.
