Реле контроля напряжения выглядит как простая коробочка на DIN-рейке, но внутри она решает не одну, а три задачи одновременно: измерить напряжение точно и быстро, отличить кратковременный провал от настоящей аварии и снова включить нагрузку без риска повредить её повторным броском тока. Разберём, как это устроено на самом деле — измерительную часть, логику задержки и три конструктивных исполнения, которые встречаются на рынке: щитовое модульное, компактное с внешним контактором и розеточное.
источник: magnific.com
Из чего состоит реле напряжения
Современное реле контроля напряжения (РКН) — это микропроцессорное устройство, а не просто электромагнитная защёлка. Внутри корпуса — три функциональных блока:
-
Измерительная цепь — снимает напряжение с фазного и нулевого проводников через делитель напряжения и приводит сигнал к виду, понятному микроконтроллеру.
-
Микроконтроллер с логикой уставок — сравнивает измеренное значение с заданными порогами, хранит настройки в энергонезависимой памяти и отсчитывает временные задержки.
-
Силовой узел коммутации — само реле или пара реле (в некоторых моделях — тиристорный ключ), которое физически разрывает или замыкает цепь нагрузки.
Именно микроконтроллер отличает современный прибор от простых устройств прошлых поколений, которые реагировали на превышение напряжения почти мгновенно и без всякого анализа — отсюда и частые ложные срабатывания у ранних моделей.
Как реле измеряет напряжение
Измерение идёт непрерывно, с высокой частотой — у большинства современных моделей это десятки или сотни измерений за один период сети (то есть за 20 мс при частоте 50 Гц). Такая частота нужна не для красоты в характеристиках, а чтобы отличить реальное отклонение от единичного искажения формы сигнала — например, от импульсной помехи при включении мощного электроинструмента у соседей по линии.
Полученное значение сравнивается с двумя настраиваемыми порогами:
-
Umax — верхний порог, при превышении которого реле должно отключить нагрузку;
-
Umin — нижний порог для защиты от недопустимого понижения напряжения.
Между порогами лежит рабочий диапазон, в котором реле держит нагрузку включённой. У бытовых моделей типичный диапазон настройки верхнего порога — от 230 до 295 В, нижнего — от 140 до 220 В, но конкретные пределы у каждой модели свои и указаны в паспорте.
Зачем нужна зона гистерезиса
Если бы реле включало нагрузку обратно ровно в момент, когда напряжение вернулось точно к границе уставки, при небольших колебаниях сети на самой границе прибор начал бы щёлкать контактами по нескольку раз в секунду. Это ускоренный износ контактов и риск создать в момент коммутации собственную помеху.
Чтобы этого избежать, вводится зона гистерезиса — небольшой запас между порогом отключения и порогом обратного включения. Например, если верхний порог отключения выставлен на 250 В, то повторное включение произойдёт не сразу при возврате напряжения к 249 В, а только когда оно опустится ниже, скажем, 245–247 В — конкретная ширина гистерезиса задаётся производителем и обычно указывается в характеристиках как отдельный параметр (у части моделей линейки VCR — около 2,5 В).
Гистерезис — это не недостаток и не «нечёткая работа» прибора, а намеренная инженерная мера против дребезга контактов на границе уставки.
Задержка повторного включения: почему это не просто таймер
Даже когда напряжение полностью восстановилось в допустимый диапазон, хорошее реле не включает нагрузку мгновенно. У этого есть техническая причина, а не только «на всякий случай».
Компрессорная техника — холодильники, кондиционеры, тепловые насосы — при внезапном отключении не успевает выровнять давление хладагента в контуре. Если включить компрессор повторно сразу после отключения, ему придётся стартовать против повышенного давления — это резко увеличивает пусковой ток и механическую нагрузку, что со временем сокращает ресурс компрессора.
Поэтому у большинства реле задержка повторного включения настраивается отдельно от порогов напряжения и может составлять от нескольких секунд до нескольких минут. Для линий с компрессорной техникой имеет смысл выставлять задержку не менее 3 минут — этого обычно достаточно для выравнивания давления в контуре большинства бытовых холодильных агрегатов. Для линий без чувствительной к пуску техники (освещение, розетки общего назначения) задержку можно оставлять минимальной, чтобы не создавать лишних перерывов в питании.
Три конструктивных исполнения
На рынке встречаются три принципиально разных форм-фактора реле напряжения — конструктивно они решают одну задачу, но по-разному интегрируются в электросеть.
Щитовое модульное реле — устанавливается на DIN-рейку в распределительном щите, коммутирует нагрузку либо напрямую собственными контактами (для небольших токов), либо управляет катушкой внешнего контактора для более мощной нагрузки. Это основной формат для защиты дома, квартиры или отдельного объекта целиком — именно такие приборы производит линейка VCR.
Компактное реле с контактором как единый комплект — по сути тот же щитовой формат, но продаётся или монтируется сразу в паре с контактором нужного номинала. Применяется, когда заранее известна большая мощность нагрузки — например, для защиты всего ввода дома с электрическим отоплением.
Розеточное реле — компактный блок, который включается непосредственно в розетку, а в него, в свою очередь, вставляется вилка защищаемого прибора. Такой формат защищает только одно конкретное устройство — холодильник, телевизор, стиральную машину — и не требует вмешательства в щит или проводку. Розеточные модели рассчитаны на небольшой ток (обычно до 16 А) и не могут заменить общедомовую защиту, потому что не покрывают ничего, кроме прибора, включённого непосредственно в них.
Розеточные реле напряжения в модельный ряд «НТК Приборэнерго» не входят — завод специализируется на щитовых модульных приборах для монтажа на DIN-рейку. Если нужна точечная защита одного бытового прибора без модификации щита, эту нишу на рынке закрывают розеточные модели других производителей; для щита дома или квартиры целиком используется щитовое исполнение.
Электромеханическое или полупроводниковое реле внутри
Отдельный вопрос устройства — какой именно силовой элемент разрывает цепь внутри прибора:
|
Тип силового элемента |
Как работает |
Особенности |
|
Электромагнитное реле |
Контакты физически размыкаются якорем катушки |
Слышен щелчок при срабатывании, ресурс ограничен числом коммутаций, но проще и дешевле в производстве |
|
Полупроводниковый (тиристорный/симисторный) ключ |
Цепь разрывается электронным переключением без механического контакта |
Бесшумная работа, выше ресурс по числу циклов, но чувствительнее к тепловому режиму при длительной нагрузке на грани номинала |
Для бытового применения оба варианта дают сопоставимую надёжность при правильном подборе номинала; выбор конкретного исполнения обычно определяется моделью прибора, а не является отдельным критерием выбора для конечного пользователя.
Что важно учитывать при изучении характеристик
Разница между «диапазон измерения» и «диапазон уставки». Диапазон измерения — это то, что прибор вообще способен корректно замерить (например, 100–450 В), а диапазон уставки — это те значения, которые можно выставить как порог срабатывания. Не путайте их при чтении паспорта.
Точность и время срабатывания — разные параметры. Точность определяет, насколько показание прибора соответствует реальному напряжению; время срабатывания — насколько быстро прибор реагирует после превышения порога. Для аварийных перенапряжений важнее именно скорость реакции.
Энергонезависимая память настроек. После пропадания и восстановления питания хороший прибор должен сохранить выставленные пороги и задержки, а не сбрасывать их к заводским значениям — это стоит уточнять отдельно, если планируется тонкая настройка под конкретную сеть.
Индикация текущего состояния. Наличие дисплея с реальным значением напряжения, а не только светодиода «авария», сильно упрощает последующую диагностику — например, при разборе ложных срабатываний.
Часто задаваемые вопросы
Почему реле напряжения не включается сразу, хотя напряжение в сети уже в норме?
Это штатная задержка повторного включения — она защищает компрессорную технику от пуска на неостывшем контуре с повышенным давлением. Задержка настраивается отдельно от порогов напряжения.
Что такое гистерезис у реле напряжения и зачем он нужен?
Это разница между порогом отключения и порогом обратного включения. Она нужна, чтобы прибор не «дребезжал» контактами при колебаниях напряжения вблизи границы уставки.
Чем отличается щитовое реле от розеточного?
Щитовое монтируется в распределительный щит и защищает весь объект или выделенную группу через собственные контакты или контактор. Розеточное включается в обычную розетку и защищает только один прибор, вставленный непосредственно в него.
Правда ли, что полупроводниковое реле надёжнее электромеханического?
У полупроводникового выше ресурс по числу циклов коммутации и нет механического износа контактов, но оба типа при правильном подборе номинала под нагрузку показывают сопоставимую надёжность в быту.
Можно ли по паспорту прибора понять, подойдёт ли он для холодильника или кондиционера?
Да — смотрите на возможность настройки задержки повторного включения отдельно от порогов напряжения. Если задержка фиксированная и короткая (секунды), для компрессорной техники это не лучший вариант.

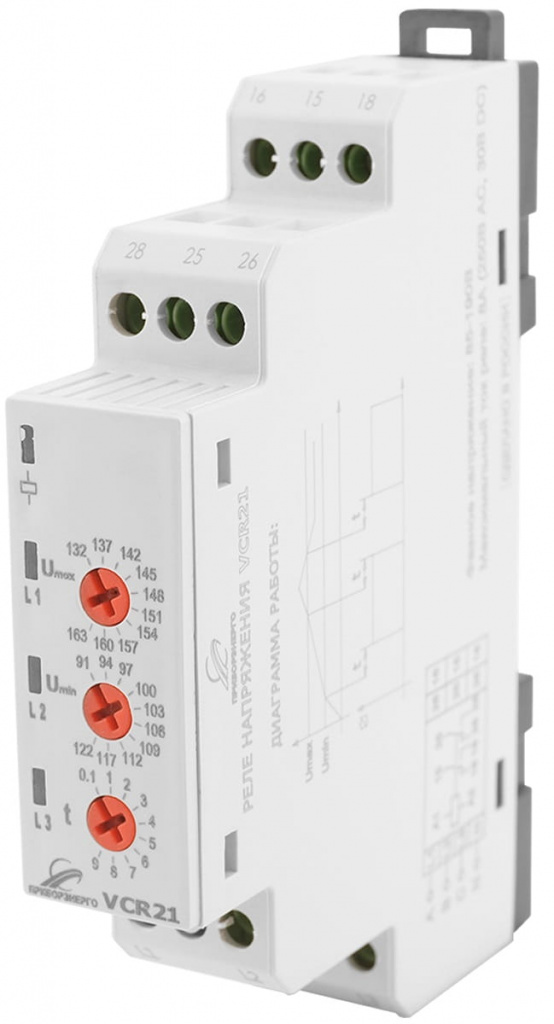

Реле напряжения производства «НТК Приборэнерго»
