Реле напряжения до УЗО или после
Рекомендуемый порядок в однофазном щите — от ввода к нагрузке:
Вводной автомат → счётчик → реле напряжения (при необходимости — с контактором) → противопожарное УЗО → шины N и PE → групповые автоматы и УЗО 30 мА.
|
Вариант |
Что происходит |
Когда допустим |
|
Реле напряжения до УЗО |
При перенапряжении реле обесточивает всё, что стоит ниже, включая само УЗО |
Рекомендуемый вариант для большинства щитов |
|
Реле напряжения после УЗО |
УЗО постоянно находится под аварийным напряжением, пока реле не разомкнёт свой участок |
Допустим, если УЗО электромеханическое и рассчитано на кратковременный перекос |
|
Реле напряжения на отдельной группе |
Защищена только эта линия (например, котельная или холодильник) |
Когда нет места на вводе или нужна выборочная защита |
Разберём, откуда берётся эта рекомендация.
Разные задачи: почему нужны оба устройства
Реле напряжения (РН, реле контроля напряжения) непрерывно измеряет действующее напряжение между фазой и нулём и размыкает цепь, когда оно выходит за верхнюю или нижнюю уставку. Оно защищает технику: холодильник, котёл, насос, серверное оборудование.
УЗО (устройство защитного отключения) сравнивает ток, ушедший в нагрузку, с током, вернувшимся по нулю. Разница означает утечку — через повреждённую изоляцию, влажную стену или тело человека. УЗО защищает людей и от пожара, но на величину напряжения не реагирует вообще.
|
Параметр |
Реле напряжения |
УЗО |
|
На что реагирует |
Отклонение напряжения от уставок |
Дифференциальный ток (утечка) |
|
Типовые уставки |
Umin 165–220 В, Umax 240–295 В (линейка VCR) |
10, 30, 100, 300 мА |
|
Что защищает |
Бытовую технику и электронику |
Человека, изоляцию, от возгорания |
|
Возврат в работу |
Автоматический, с выдержкой |
Ручной взвод рычага |
|
От КЗ и перегруза |
Не защищает |
Не защищает |
Ни одно из устройств не заменяет автоматический выключатель — ни реле, ни УЗО не рассчитаны на отключение тока короткого замыкания. Это третья, обязательная часть щита.
Три причины ставить реле напряжения выше УЗО
Обрыв нуля выводит из строя электронные УЗО
Самая частая причина серьёзного перенапряжения в быту — обрыв нулевого проводника на вводе. В этот момент напряжение на однофазной нагрузке может уйти к линейному значению, то есть к 380 В. Для Ленинградской области это сценарий не теоретический: значительная часть СНТ и посёлков запитана воздушными линиями, где отгорание нуля на опоре или в вводном ящике — стандартная авария после мокрого снега и ветровой нагрузки.
УЗО бывают электромеханические (работают за счёт энергии самого дифференциального тока) и электронные (с усилителем, которому нужно питание). Электронное УЗО при перекосе и просадке фазы может потерять работоспособность именно тогда, когда защита нужна больше всего. Реле напряжения, стоящее выше по схеме, снимает аварийный режим за доли секунды — и вопрос снимается.
У самого УЗО есть предел по напряжению
Модульная дифзащита рассчитана на работу в определённом диапазоне сетевого напряжения. Длительные 380 В на аппарате, рассчитанном на 230 В, — это ускоренная деградация внутренних цепей. Реле напряжения выше по схеме работает для УЗО тем же, чем УЗО работает для розеток: отсекает режим, на который аппарат не рассчитан.
Когда порядок действительно не важен
Если УЗО электромеханическое, а реле напряжения защищает только одну группу (скажем, линию газового котла в доме в Приозерском районе), то порядок роли не играет: устройства включены последовательно и срабатывают по независимым признакам. В этом случае удобнее исходить из компоновки щита и длины перемычек, а не из теории.
Важное исключение для старого фонда Санкт-Петербурга: в домах с системой TN-C, где по стояку идёт совмещённый PEN-проводник и отдельного PE нет, ПУЭ (п. 1.7.80) не допускает применение УЗО, реагирующих на дифференциальный ток, в четырёхпроводных трёхфазных цепях. Прежде чем собирать связку РН + УЗО в квартире в историческом центре, нужно разделить PEN на N и PE — и точка разделения должна быть до УЗО.
Схема щита с реле напряжения и УЗО для квартиры
Типовая петербургская квартира: счётчик в этажном щите, в квартирный щиток приходит фаза и ноль, ввод 25–40 А.
Последовательность аппаратов:
-
Вводной двухполюсный автомат — номинал по договору с сетевой организацией, коммутирует L и N.
-
УЗИП класса II (опционально) — если в доме есть заземление и вы защищаете технику от импульсных перенапряжений.
-
Реле контроля напряжения — питание берётся с вводного автомата, фаза проходит через силовой контакт реле или через контактор (см. раздел про частный дом).
-
Противопожарное УЗО 100–300 мА, тип S — ПУЭ (п. 7.1.79) рекомендует ставить на вводе УЗО с током срабатывания до 300 мА. Тип S (селективный, с выдержкой) нужен, чтобы вводное УЗО не отключалось одновременно с групповым.
-
Шины N и PE — распределительные клеммники.
-
Групповые автоматы, а на розеточные группы, ванную и кухню — УЗО 30 мА типа A (ПУЭ п. 7.1.83 требует для штепсельных розеток УЗО не более 30 мА).
Если ввод в квартиру небольшой, а реле рассчитано на прямую коммутацию соответствующего тока, контактор не нужен. Если же ток ввода превышает коммутационную способность контактов реле — а у большинства модульных РН шириной в один модуль контакты предназначены для управляющих цепей, а не для ввода всей квартиры, — ставится контактор. Проверяйте этот параметр по паспорту конкретной модели: например, у нашего VCR01 выходные контакты гальванически развязаны от цепи питания (напряжение изоляции 3 кВ) и рассчитаны на коммутируемое напряжение AC до 400 В, а нумерация клемм приведена в паспорте ТЛСП.421259.004-01ПСРЭ на карточке товара.
Общие вопросы монтажа РН на DIN-рейку — сечения, затяжка, подключение измерительной цепи — подробно разобраны в отдельном материале: инструкция по подключению реле напряжения в щиток дома и на DIN-рейку. Здесь мы её не повторяем.
Схема для частного дома: реле напряжения через контактор
Для дома с вводом 50–100 А схема остаётся той же, но силовой разрыв фазы делает модульный контактор, а реле только управляет его катушкой.
Логика подключения:
-
Вводной автомат → счётчик.
-
От нижних клемм вводного автомата отходит измерительная цепь реле: фаза и ноль на клеммы питания РН.
-
Выходной контакт реле (нормально разомкнутый) включается в цепь катушки контактора: при напряжении в норме контакт замкнут, катушка под напряжением, контактор включён.
-
Силовая фаза проходит через главные контакты контактора.
-
После контактора — противопожарное УЗО типа S, затем шины и группы.
Ключевой момент, из-за которого щиты приходится переделывать: питание реле напряжения должно быть заведено до контактора, а не после него. Если запитать РН с выхода контактора, то при первом же отключении реле само останется без питания, контактор не включится обратно — и щит придётся взводить вручную.
Схема с контактором даёт ещё один бонус: тот же контактор можно использовать как точку ввода сигнала от других защит — реле контроля фаз, термозащиты, мастер-выключателя. Минус — катушка потребляет энергию постоянно, пока сеть в норме.
Отдельно про сырость. Для домов в Ленобласти — у воды, на болотистых участках, с неотапливаемыми зимой помещениями — типична фоновая утечка через влажную изоляцию. Она не является неисправностью, но суммируется по группам и заставляет вводное УЗО ложно срабатывать. Поэтому противопожарное УЗО на вводе берут на 100–300 мА, а не на 30 мА, а групповые 30 мА распределяют по нескольким линиям, а не вешают весь дом на одно устройство.
Схема подключения УЗО и реле напряжения трёхфазного
Для ввода 380 В логика сохраняется, меняются аппараты:
-
Вводной четырёхполюсный автомат или рубильник.
-
Счётчик.
-
Трёхфазное реле напряжения или реле контроля фаз — контролирует все три фазы, а также обрыв и слипание фаз, если такая функция есть у модели.
-
Контактор 3P или 4P — коммутирует силовую часть по команде реле.
-
Четырёхполюсное УЗО типа S, 100–300 мА.
-
Шины, групповые автоматы, УЗО 30 мА на розеточные линии.
Два нюанса, которые важны именно в трёхфазной связке:
-
Нейтраль нельзя коммутировать отдельно от фаз. Если контактор разрывает N раньше или позже L, вы на короткое время получаете тот самый обрыв нуля, от которого и защищаетесь. Либо используйте контактор с одновременной коммутацией всех полюсов, либо не коммутируйте нейтраль вообще.
-
Четырёхполюсное УЗО остаётся под напряжением, если отключилась только одна фаза. Это нормально, но об этом нужно помнить при поиске неисправности: погасший индикатор одной группы не означает, что щит обесточен.
Пошаговая сборка связки РН + УЗО
-
Обесточьте щит вводным аппаратом и проверьте отсутствие напряжения указателем — на всех жилах, а не только на той, которую собираетесь трогать.
-
Определите систему заземления. TN-S или TN-C-S — собираем по схеме выше. TN-C — сначала разделение PEN на шине, потом всё остальное.
-
Разместите аппараты на DIN-рейке в порядке «ввод → реле → контактор → УЗО → группы». Оставьте один свободный модуль справа от реле: приборам с блоком питания лучше не греться вплотную к соседям.
-
Подключите питание реле — фазу и ноль с вводного автомата, до контактора.
-
Подключите выходной контакт реле в цепь катушки контактора (или силовую фазу напрямую через реле, если модель это допускает по току).
-
Заведите фазу и ноль на УЗО, соблюдая маркировку входа и выхода на корпусе. Перепутанные вход и выход — причина примерно каждой третьей «неработающей» дифзащиты.
-
Соберите шины N и PE. Ноль после УЗО ни в коем случае не соединяется с нулём до УЗО и с PE.
-
Выставьте уставки реле: нижний порог обычно 180–190 В, верхний 250–260 В, задержка повторного включения — не менее времени, которое нужно компрессору холодильника или котла на выравнивание давления (типично 1–3 минуты, если модель позволяет).
-
Проверьте УЗО кнопкой «Тест» под напряжением — каждое, а не одно из них.
-
Проверьте реле: плавно снизьте или поднимите уставку до текущего напряжения сети — устройство должно отключиться, а через заданную выдержку включиться обратно.
Частые ошибки монтажа
Питание реле заведено после контактора. Самая распространённая ошибка. Реле отключает контактор, теряет собственное питание и больше не включается. Внешне выглядит как неисправность прибора.
Реле напряжения поставлено вместо УЗО. Это разные устройства: РН не реагирует на утечку и не защищает человека. Обратное тоже верно — УЗО не спасёт технику от 380 В при обрыве нуля.
Один ноль на всё. После УЗО нулевой проводник должен быть изолирован от остальных нулей. Любая перемычка между «до» и «после» — и УЗО будет выбивать сразу при включении.
Вводное УЗО на 30 мА. В доме с длинными линиями и сырыми помещениями фоновые утечки суммируются, и щит начинает отключаться без причины. На ввод — 100–300 мА, тип S; 30 мА — на группы.
УЗО не защищено по сверхтоку. Номинал вышестоящего автомата не должен превышать номинальный ток УЗО. Само УЗО от КЗ и перегрузки не защищается.
Уставки «на глаз». Верхний порог 230–235 В в сети с просадками приведёт к постоянным отключениям; нижний 150 В сделает защиту бессмысленной для компрессорной техники. Опирайтесь на реальные замеры за несколько суток.
Нулевой проводник заведён на реле «по остаточному принципу». Реле измеряет напряжение между фазой и нулём — плохой контакт в нулевой клемме сам по себе даст ложные срабатывания.
Часто задаваемые вопросы
Реле напряжения ставить до УЗО или после?
Рекомендуется до УЗО — сразу за вводным автоматом и счётчиком. Тогда при перенапряжении и обрыве нуля реле обесточивает и дифзащиту тоже. Схема с обратным порядком работоспособна, но УЗО в ней дольше остаётся под аварийным напряжением.
Можно ли подключить квартиру напрямую через реле напряжения, без контактора?
Только если коммутационная способность контактов реле не ниже тока ввода. У компактных модульных РН контакты обычно рассчитаны на управляющие цепи, поэтому в щит добавляют контактор. Проверяйте паспорт конкретной модели.
Нужен ли УЗИП, если уже стоят реле напряжения и УЗО?
Да, если защищаете технику от грозовых и коммутационных импульсов. Реле напряжения реагирует за десятки миллисекунд — импульс длительностью в микросекунды оно физически не успевает отсечь. Это три разные линии обороны.
После установки реле напряжения стало выбивать УЗО. Почему?
Обычно дело не в реле, а в перепутанных вход/выход на УЗО, соединении нулей до и после дифзащиты или в реальной утечке на линии, которая раньше просто не контролировалась. Начните с проверки схемы нулевых проводников.
Подойдёт ли эта схема для трёхфазного ввода 380 В?
Да, с заменой аппаратов на четырёхполюсные и трёхфазное реле. Ключевое требование — не коммутировать нейтраль отдельно от фазных проводников.
Где купить реле напряжения в Санкт-Петербурге
Если вы собираете щит с реле напряжения и УЗО и ищете, где купить реле напряжения в Санкт-Петербурге, обратите внимание на компанию «НТК Приборэнерго».
«НТК Приборэнерго» — производитель реле напряжения и реле контроля фаз. Вы можете подобрать прибор под свой ввод — квартиру, частный дом или трёхфазную сеть 380 В — по току, числу фаз и нужному функционалу. В каталоге указаны характеристики каждой модели, а по запросу вы получите консультацию по совместимости реле с УЗО и схемой вашего щита.

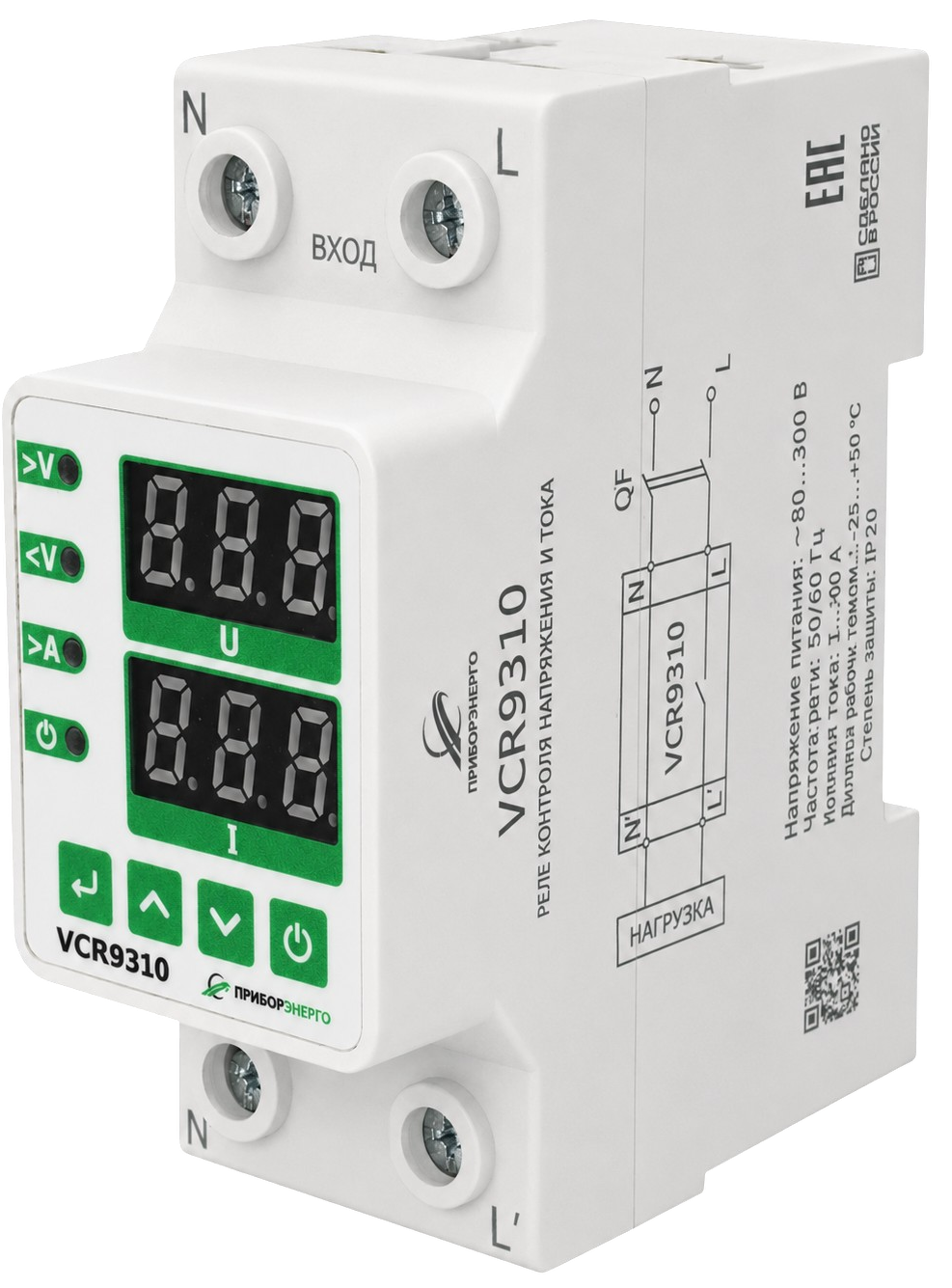

Реле контроля напряжения и тока производства «НТК Приборэнерго»
