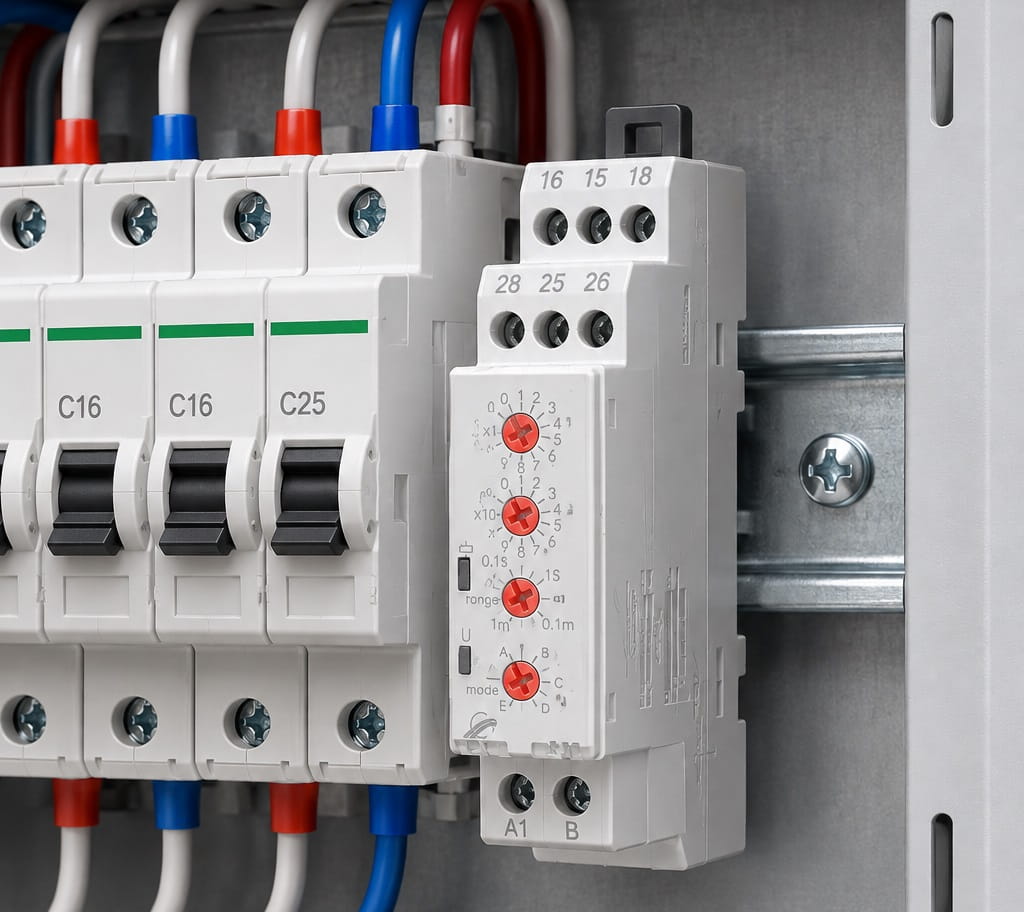

Реле времени на принципиальной схеме легко перепутать с обычным промежуточным реле, если не знать двух вещей: какой буквенный код у него по ГОСТ и как рисуется задержка на самом контакте. Разберём оба вопроса по актуальным стандартам — ГОСТ 2.710-81 для буквенных обозначений и ГОСТ 2.755-87 с ГОСТ 2.756-76 для графики контактов и катушки, — с примерами и типичными ошибками при чтении схем.
Буквенное обозначение реле времени по ГОСТ 2.710-81
Действующий стандарт для буквенно-цифровых обозначений в электрических схемах — ГОСТ 2.710-81. Он относит реле, контакторы и пускатели к группе с базовой буквой «К», а для реле времени отдельно закрепляет двухбуквенный код «КТ».
Если на схеме несколько реле времени, каждому присваивается порядковый номер: КТ1, КТ2, КТ3 и так далее. Номер относится ко всему прибору целиком — и к катушке (воспринимающей части), и ко всем её контактам, где бы они ни были показаны на схеме.
Для сравнения — соседние буквенные коды той же группы «К» по тому же стандарту:
|
Код |
Устройство |
|
КМ |
Контактор, магнитный пускатель |
|
КТ |
Реле времени |
|
KV |
Реле напряжения |
|
КК |
Реле электротепловое |
|
КН |
Реле указательное |
Как рисуется катушка реле времени
Катушка (воспринимающая часть) реле времени изображается по ГОСТ 2.756-76 как прямоугольник — точно так же, как катушка обычного электромагнитного реле. Отличие реле времени от простого промежуточного реле на схеме — не в форме катушки, а в контактах: именно на них показывается символ замедления.
Это значит, что при беглом просмотре схемы катушку КТ и катушку обычного К (промежуточного реле) визуально не отличить — определять тип устройства нужно по буквенному коду рядом с прямоугольником и по виду связанных с ним контактов.
Три вида задержки на контактах
По ГОСТ 2.755-87 контакт с задержкой действия строится на основе обычного контакта (замыкающего или размыкающего), к которому добавляется дополнительный графический элемент — дуга, показывающая направление замедления. Стандарт выделяет три функциональных варианта:
-
Замедление, действующее при срабатывании — контакт переключается с задержкой после подачи питания на катушку, но возвращается в исходное положение сразу при снятии питания. На схеме это соответствует функции «задержка на включение».
-
Замедление, действующее при возврате — контакт переключается сразу при подаче питания, а возвращается в исходное состояние с задержкой после его снятия. Это функция «задержка на отключение».
-
Замедление, действующее и при срабатывании, и при возврате — обе операции происходят с задержкой; такое сочетание встречается реже и обычно требует реле с двумя независимыми таймерами.
Направление дуги на условном обозначении — не декоративный элемент. По правилу ГОСТ, замедление происходит при движении от дуги к её центру: то есть выпуклая сторона дуги показывает, в какую сторону движения контакта относится задержка. Читать схему «на глаз» без этого правила легко ошибиться и перепутать задержку на включение с задержкой на отключение.
Как отличить замыкающий контакт с задержкой от размыкающего
Базовые правила построения контактов сохраняются такими же, как для обычных коммутационных устройств:
-
Замыкающий контакт — на схеме нормально разомкнут; при срабатывании реле замыкается.
-
Размыкающий контакт — нормально замкнут; при срабатывании реле размыкается.
Задержка добавляется к любому из двух типов независимо. Поэтому на практике встречаются все комбинации: замыкающий с задержкой на включение, замыкающий с задержкой на отключение, размыкающий с задержкой на включение и размыкающий с задержкой на отключение. При чтении схемы важно определить оба параметра отдельно — тип контакта (замыкающий/размыкающий) и тип задержки (на срабатывание/на возврат), а не делать вывод по одному признаку.
Все условные графические обозначения коммутационных устройств строятся на основе четырёх базовых изображений контактов из ГОСТ 2.755-87 — замыкающего, размыкающего, переключающего и переключающего с нейтральным положением, — а квалифицирующие символы (в том числе дуга замедления) добавляются к этим базовым формам для уточнения принципа работы.
Нумерация контактов при разнесённом способе изображения
На сложных принципиальных схемах катушку реле времени и его контакты часто рисуют не рядом, а в разных частях схемы — в силовой цепи и в цепи управления. Такой способ называется разнесённым.
Чтобы читатель схемы понимал, какой контакт принадлежит какому реле, применяется единое буквенно-цифровое позиционное обозначение: все элементы одного прибора получают общий номер, а отдельные контакты внутри одной контактной группы дополнительно нумеруются через точку — например, КТ1.1, КТ1.2, КТ1.3 для трёх разных контактов одного и того же реле времени КТ1.
При поиске по схеме это единственный надёжный способ понять, что контакт в цепи сигнализации и контакт в силовой цепи управления управляются одной и той же катушкой — визуально они могут располагаться на противоположных краях листа.
Исторические обозначения: РВ, ЭВ и почему они ещё встречаются
На схемах, выполненных до введения ГОСТ 2.710-81, реле времени обозначалось иначе:
-
до 1955 года — буквами «ЭВ»;
-
после введения более раннего стандарта — буквами «В», затем «РВ» (сокращение от «реле времени»).
Действующий сегодня код «КТ» пришёл именно с ГОСТ 2.710-81 и остаётся актуальным. Тем не менее старое обозначение «РВ» до сих пор регулярно встречается — в архивных проектах, в документации на оборудование старой постройки, а иногда и в новых схемах по инерции, особенно у проектировщиков старой школы. Формально это отступление от действующего стандарта, но на практике при ревизии старого щита или переработке существующей документации важно уметь узнать реле времени под обоими обозначениями — и «КТ», и «РВ» — как один и тот же тип прибора.
Частые ошибки при чтении обозначений
Путают промежуточное реле и реле времени по одной катушке. Катушки визуально идентичны — определяющий признак это буквенный код (К vs КТ) и наличие символа замедления на контактах, а не форма самой катушки.
Не различают задержку на включение и задержку на отключение. Оба варианта строятся дугой у контакта, но с разной ориентацией. Перед монтажом или диагностикой стоит свериться с конкретным изображением по ГОСТ 2.755-87, а не полагаться на память.
Игнорируют позиционную нумерацию при разнесённом способе. На схемах с десятками реле легко перепутать контакт одного прибора с контактом другого, если не сверять полный номер (например, КТ2.1 против КТ3.1), а смотреть только на букву «К».
Принимают старое обозначение «РВ» за ошибку в документации. Это не ошибка, а более старый стандарт — оба обозначения относятся к одному и тому же типу устройства.
Путают контакт с задержкой у самого реле времени и контакт реле времени, встроенного в составное устройство (например, в некоторые модели пускателей со встроенной временной задержкой) — в таких случаях на схеме может использоваться комбинированное обозначение, которое стоит уточнять по документации конкретного изделия.
Часто задаваемые вопросы
Как по ГОСТ обозначается реле времени на схеме?
Буквенным кодом «КТ» согласно ГОСТ 2.710-81. При нескольких реле времени на одной схеме приборы нумеруются: КТ1, КТ2 и так далее.
Чем отличается контакт с задержкой на включение от контакта с задержкой на отключение на схеме?
Оба строятся на базе обычного замыкающего или размыкающего контакта с добавлением дуги замедления, но дуга ориентирована по-разному: в одном случае с задержкой переключается контакт при подаче питания на катушку, в другом — при его снятии. Направление задержки определяется по правилу «от дуги к центру».
Почему на некоторых старых схемах реле времени обозначено буквами «РВ», а не «КТ»?
Обозначение «РВ» использовалось до введения действующего сегодня ГОСТ 2.710-81. Это исторически более раннее обозначение того же типа прибора, оно всё ещё встречается в архивной документации.
Можно ли по одной только катушке на схеме отличить реле времени от обычного промежуточного реле?
Нет, катушки визуально идентичны — прямоугольник по ГОСТ 2.756-76. Различие определяется буквенным кодом рядом с элементом (К для промежуточного реле, КТ для реле времени) и символом задержки на связанных контактах.
Что означает нумерация вида КТ1.1, КТ1.2 на схеме?
Это позиционное обозначение при разнесённом способе изображения: КТ1 — номер самого реле времени, а цифра после точки — номер конкретного контакта в его контактной группе. Все контакты с одинаковым первым номером принадлежат одному и тому же прибору.
Заключение
Чтение обозначений реле времени по ГОСТ — базовый навык для работы с любой принципиальной схемой, от простого щита освещения до сложной схемы автоматики с несколькими выдержками времени. Понимание того, где на схеме задержка «на включение», а где «на отключение», напрямую влияет на правильность монтажа и последующей диагностики цепи.
