Контроллер физически включён, программа загружена, а диспетчерская станция или SCADA не получает данные — с этой ситуацией сталкивается почти каждый инженер, кто настраивал связь по Modbus. Причины у RTU (через RS-485) и TCP (через Ethernet) разные, и путать их диагностику — значит терять время на проверку не того, что сломано. Разберём последовательность диагностики для обеих версий протокола отдельно, с конкретными параметрами для проверки.
Сначала — определите, где именно рвётся связь
Прежде чем разбирать конкретные причины, важно понять на каком уровне произошёл сбой — потому что причины на физическом уровне (кабель, разъём, электрические параметры линии) и на логическом уровне (настройки протокола, адресация) требуют разных проверок.
Быстрый диагностический вопрос: отвечает ли устройство вообще хоть на что-то, или линия молчит полностью?
-
Если линия полностью «мертва» (нет вообще никакого ответа ни от одного устройства на шине RTU, или TCP-соединение не устанавливается) — вероятнее физическая проблема: обрыв кабеля, отсутствие питания, неверный порт.
-
Если часть устройств отвечает, а часть нет, или ответы приходят с ошибками (некорректная контрольная сумма, обрезанные пакеты) — вероятнее логическая проблема: несовпадение параметров связи, конфликт адресов, проблема с терминацией на длинной линии.

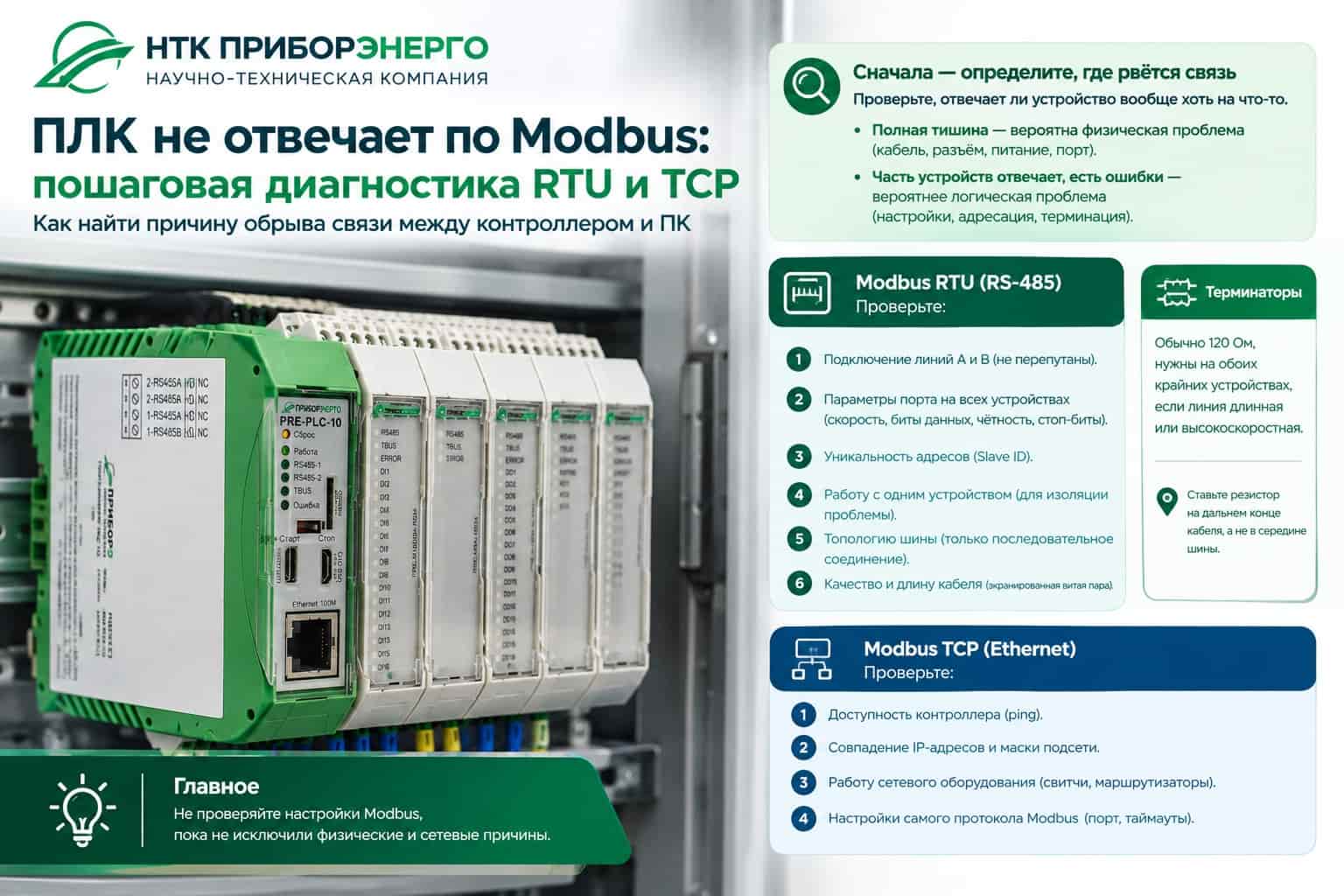

Диагностика Modbus RTU: пошаговая проверка шины RS-485
-
Проверьте физическое соединение линии A и B. Самая частая ошибка на практике — линии A и B перепутаны местами на одном из устройств шины. Если раньше связь работала, а после переподключения пропала — начните именно с этого.
-
Сверьте параметры порта на всех устройствах шины. Для устойчивой связи по Modbus RTU должны совпадать одновременно: скорость обмена (baud rate), количество бит данных (обычно 8), чётность (none/even/odd), количество стоп-бит (1 или 2). Несовпадение хотя бы одного параметра — и устройство либо не отвечает вообще, либо отвечает с ошибками контрольной суммы.
-
Проверьте адрес устройства (Slave ID). Каждое ведомое устройство на шине должно иметь уникальный адрес. Если адрес совпадает с другим устройством на той же линии, оба начинают отвечать одновременно — мастер получает искажённые, «наложенные» пакеты, которые выглядят как случайные ошибки связи, а не как явный конфликт.
-
Оставьте на линии только одно ведомое устройство для изоляции проблемы. Если при таком тесте связь появляется — проблема на шине с одним из остальных устройств (конфликт адреса, неисправность конкретного прибора). Если связи всё равно нет — проблема в самой линии, кабеле или мастере.
-
Проверьте топологию линии. Modbus RTU по RS-485 рассчитан на шинную топологию (последовательное соединение устройств друг за другом), а не на звезду. Если линия собрана звездой с длинными ответвлениями от общей точки — часть устройств может отвечать нестабильно из-за отражений сигнала.
-
Проверьте длину и качество кабеля. Для длинных линий рекомендуется экранированная витая пара, а не произвольный многожильный провод. На линиях, проходящих рядом с силовыми кабелями или частотными преобразователями, наводки могут искажать сигнал даже при формально исправной проводке.
Терминирующие резисторы: когда они действительно нужны
Отдельный источник путаницы — вопрос терминаторов. На коротких линиях (несколько метров, немного устройств, невысокая скорость) шина зачастую стабильно работает и вовсе без терминирующих резисторов — поэтому в интернете легко найти как утверждения «терминаторы обязательны», так и практический опыт, где без них всё годами работало без единой ошибки.
Практическое правило: терминирующий резистор (обычно 120 Ом) между линиями A и B на обоих крайних устройствах шины становится необходим по мере роста длины линии и/или скорости обмена — именно тогда, когда начинают проявляться ошибки, характерные для отражений сигнала (нестабильная связь, которая ухудшается с ростом скорости или длины кабеля, но не воспроизводится стабильно). Если линия короткая и низкоскоростная, а ошибки при этом воспроизводятся стабильно и не зависят от длины — вероятнее не терминация, а один из логических факторов из списка выше.
Важный практический нюанс размещения: резистор должен стоять именно на дальнем конце кабеля относительно источника сигнала, а не в промежуточной точке шины — при неправильном размещении сигнал всё равно сталкивается с рассогласованием импеданса, и терминатор не даёт ожидаемого эффекта.
Диагностика Modbus TCP: пошаговая проверка сети Ethernet
-
Проверьте физическую доступность контроллера в сети. Простейший тест — ping на IP-адрес контроллера с компьютера, где запущено ПО диспетчеризации. Если ping не проходит, проблема физическая или сетевая, а не в протоколе Modbus — не имеет смысла проверять настройки Modbus, пока не решён базовый вопрос сетевой доступности.
-
Убедитесь, что IP-адреса контроллера и ПК находятся в одной подсети (или между ними настроена корректная маршрутизация). Частая ошибка после смены сетевого оборудования или переподключения к другому коммутатору — контроллер остаётся со старым IP-адресом, не соответствующим текущей подсети.
-
Проверьте, не блокирует ли брандмауэр ПК или сетевого оборудования порт Modbus TCP (стандартный порт 502). Даже при полностью исправной физической сети соединение может не устанавливаться из-за блокировки на уровне сетевого экрана — особенно если диагностика проводится с рабочего компьютера с корпоративными политиками безопасности.
-
Проверьте, не занят ли порт другим приложением-мастером. Если к одному контроллеру одновременно пытаются подключиться два разных клиента Modbus TCP (например, SCADA-система и отдельная утилита диагностики), в зависимости от реализации это может приводить либо к конфликту соединений, либо к тому, что второе подключение просто не устанавливается.
-
Сверьте Unit ID (адрес устройства) внутри TCP-пакета. У Modbus TCP адресация устройства сохраняется даже поверх Ethernet — если контроллер работает как шлюз к нескольким подчинённым устройствам по RTU, неверный Unit ID в TCP-запросе даст ответ с ошибкой или полное отсутствие ответа, даже при полностью исправной сети.
-
Проверьте состояние сетевого кабеля и порта коммутатора. Индикаторы на самом сетевом порту контроллера и на порту коммутатора — простой и быстрый способ исключить физическую неисправность кабеля до перехода к более сложной диагностике настроек.
Конфликт адресов и его симптомы
Конфликт адресов заслуживает отдельного внимания, потому что его симптомы легко спутать со случайной, «плавающей» неисправностью линии:
-
ответы от устройств приходят с ошибками контрольной суммы без видимой закономерности;
-
иногда связь работает нормально, иногда — нет, без явной связи с изменением условий;
-
при подключении нового устройства на шину внезапно перестаёт нормально работать то, что раньше работало исправно.
Если симптомы совпадают с этим списком — в первую очередь проверьте таблицу адресов всех устройств на линии, а не спешите менять кабель или искать электрические наводки.
Таблица типичных неисправностей
|
Симптом |
Вероятная причина |
Что проверить |
|
Полное отсутствие ответа от всех устройств на RTU-шине |
Обрыв линии, перепутаны A/B, нет питания |
Физическое соединение и питание устройств |
|
Часть устройств отвечает, часть — нет |
Конфликт адресов Slave ID |
Таблицу адресов всех устройств на линии |
|
Связь нестабильна, ухудшается с ростом скорости |
Отсутствие или неправильное размещение терминатора |
Наличие резистора 120 Ом на дальнем конце линии |
|
Ping до контроллера по TCP не проходит |
Неверный IP-адрес или сетевая недоступность |
Настройки подсети и физическое сетевое соединение |
|
Ping проходит, но Modbus TCP не отвечает |
Блокировка порта 502 брандмауэром |
Настройки сетевого экрана на ПК и в сети |
|
Ответ приходит с ошибкой при работе через шлюз RTU-TCP |
Неверный Unit ID в TCP-запросе |
Соответствие Unit ID реальному адресу устройства на подчинённой линии RTU |
Что учесть при проектировании, чтобы не искать эти причины потом
Ведите таблицу адресов устройств отдельным документом. При росте числа устройств на объекте случайное повторение адреса — вопрос времени, если адресация не документирована централизованно.
Закладывайте единый стандарт параметров порта на этапе проекта. Скорость, чётность и стоп-биты лучше зафиксировать одинаковыми для всех устройств проекта заранее, а не подбирать по факту для каждого нового прибора.
Предусматривайте диагностический режим в программе ПЛК, если позволяет объём проекта — накопление статистики сбоев по контрольной сумме или тайм-ауту прямо в логике контроллера сильно ускоряет последующий поиск причины при появлении проблем в процессе эксплуатации.
Не экономьте на кабеле для линий рядом с силовым оборудованием. Экранированная витая пара с грамотным заземлением экрана снимает значительную часть проблем с наводками, которые иначе проявляются непредсказуемо и сложно диагностируются постфактум.
Часто задаваемые вопросы
Почему ПЛК отвечает не всем устройствам на шине Modbus RTU?
Наиболее вероятная причина — конфликт адресов Slave ID у двух устройств на одной линии. Проверьте таблицу адресов всех приборов на шине, прежде чем искать проблему в кабеле.
Обязательно ли ставить терминирующие резисторы на шину RS-485?
Строго обязательного правила нет — на коротких низкоскоростных линиях шина часто работает и без них. Терминаторы становятся практически необходимы с ростом длины линии и скорости обмена, когда начинают проявляться ошибки, характерные для отражений сигнала.
ПЛК доступен по ping, но Modbus TCP не отвечает — в чём может быть дело?
Чаще всего дело в блокировке порта 502 брандмауэром на компьютере или в сетевом оборудовании, либо в конфликте с другим клиентом, уже подключённым к контроллеру по TCP.
Можно ли использовать Modbus TCP и Modbus RTU одновременно на одном ПЛК?
Да, если контроллер поддерживает оба интерфейса — например, ПЛК Авангард-10 работает по Modbus RTU через RS-485 и по Modbus TCP через Ethernet одновременно, в том числе как шлюз между двумя сетями.
С чего начинать диагностику, если связь пропала внезапно после того, как раньше всё работало?
В первую очередь проверьте, что именно изменилось физически — перекоммутация кабеля, замена оборудования, добавление нового устройства на линию. В подавляющем большинстве случаев внезапный обрыв связан с конкретным недавним изменением, а не со случайной деградацией оборудования.
Где купить ПЛК в Санкт-Петербурге
Если вам нужен контроллер, который штатно работает и по Modbus RTU через RS-485, и по Modbus TCP через Ethernet, — обратите внимание на компанию «НТК Приборэнерго» — производителя ПЛК Авангард-10.
У вас есть возможность подобрать контроллер под свой объект: по числу дискретных и аналоговых каналов, составу интерфейсов и объёму памяти под программу. Авангард-10 может использоваться и как шлюз между двумя сетями одновременно, что избавляет от необходимости ставить отдельный конвертер протокола. В карточках товаров приведены технические характеристики, а по вопросам настройки связи — параметров порта, адресации, работы через шлюз — можно обратиться к инженеру техподдержки.

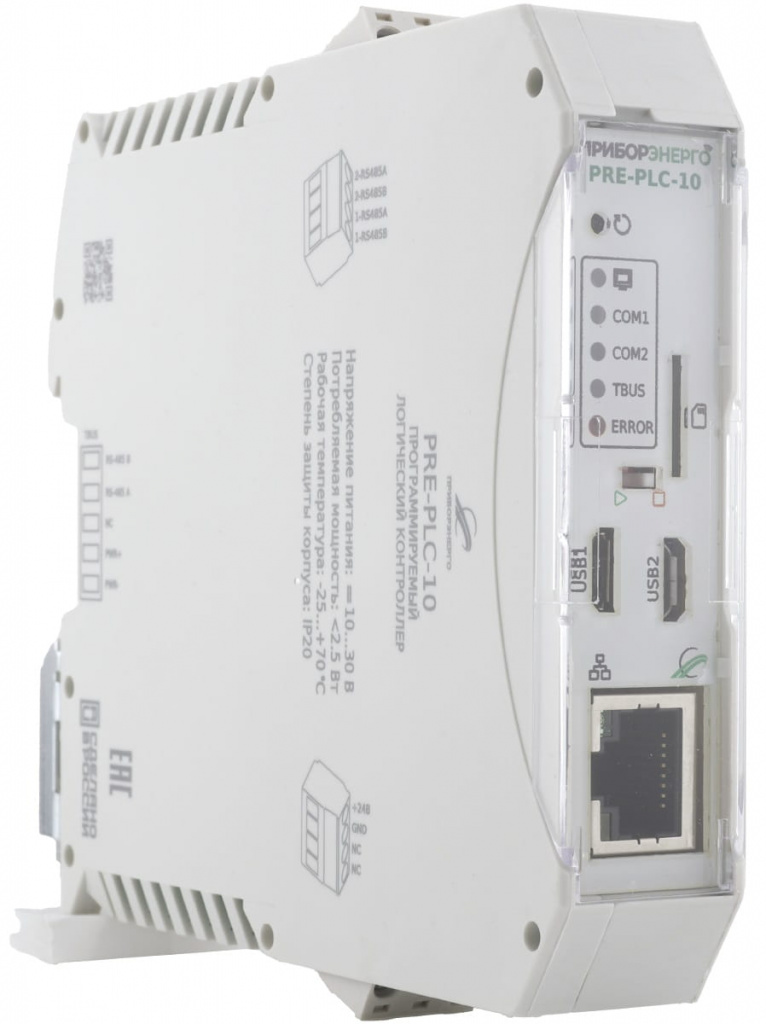

ПЛК производства «НТК Приборэнерго»
Заключение
Диагностика связи по Modbus — это последовательное исключение причин от физического уровня к логическому, отдельно для RTU и для TCP. Системный подход по чек-листу экономит часы по сравнению с хаотичной заменой кабелей и оборудования наугад.
ПЛК Авангард-10 поддерживает оба протокола — Modbus RTU через RS-485 и Modbus TCP через Ethernet — и мы разрабатываем и производим его сами: КБ и производственная площадка находятся в Чебоксарах, каждый контроллер проходит испытания на собственном стенде. Для предприятий Санкт-Петербурга и Ленинградской области поставка идёт напрямую с завода, а по вопросам настройки связи можно обратиться к инженеру техподдержки.
