УЗИП для слаботочных сетей: как защитить оборудование от импульсных перенапряжений

Как выбрать УЗИП для слаботочных сетей

1. Определите тип интерфейса. Ethernet (RJ45), коаксиал (BNC), телефонная пара (RJ11), RS-485, токовая петля 4–20 мА — устройство должно строго соответствовать типу линии, универсальных УЗИП, подходящих под любой интерфейс, не существует.

2. Проверьте скорость передачи данных. Для Ethernet важно учитывать заявленную скорость — 10/100 Мбит/с, 1000 Мбит/с (Gigabit) или 10 Гбит/с. Устройство должно поддерживать нужную скорость, иначе сигнал будет заметно затухать. Проверяйте параметр «вносимое затухание»: для Gigabit-линии на частоте 250 МГц оно должно быть менее 2 дБ, иначе УЗИП сам станет узким местом канала.

3. Учтите наличие питания по линии (PoE). Для портов с PoE напряжение питания достигает 57 В при том, что напряжение полезного сигнала — около 5 В. УЗИП должен ограничивать наводку до безопасного уровня (обычно 6–7 В для сигнальных пар), не «закорачивая» при этом линию питания. Качественное устройство для Ethernet с PoE строится по многоступенчатой схеме: газоразрядники берут на себя мощные импульсы, супрессоры обеспечивают быстрое реагирование на наносекундном масштабе, а согласующие цепи защищают полезный сигнал от искажения.

4. Рассчитайте рабочий ток в линии. Если контроллер питает по интерфейсу несколько датчиков (например, 32 датчика по 20 мА суммарно дают 640 мА), УЗИП должен свободно пропускать этот рабочий ток. Не путайте рабочий ток линии с разрядным током защиты (In, Iimp) — это два разных параметра, отвечающих за разные задачи устройства.

5. Выберите уровень защиты (Up). Остаточное напряжение Up должно быть ниже порога разрушения защищаемого оборудования — как правило, ориентируются на 3–5-кратный запас относительно рабочего напряжения линии. Для слаботочных систем Up измеряется уже не в киловольтах, как для силовых УЗИП, а в единицах-десятках вольт.

6. Выберите конструктивное исполнение.

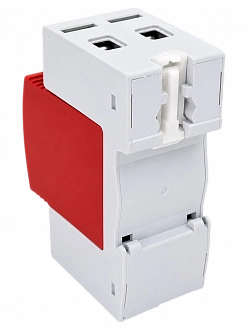

• модуль на DIN-рейку — для щитов и монтажных шкафов;

• групповой корпус на 4–8 каналов — для коммутаторов и видеорегистраторов;

• бескорпусная плата — для установки внутри корпуса самого оборудования, например уличной камеры;

• уличный корпус со степенью защиты IP65–IP66 — для монтажа на открытом воздухе;

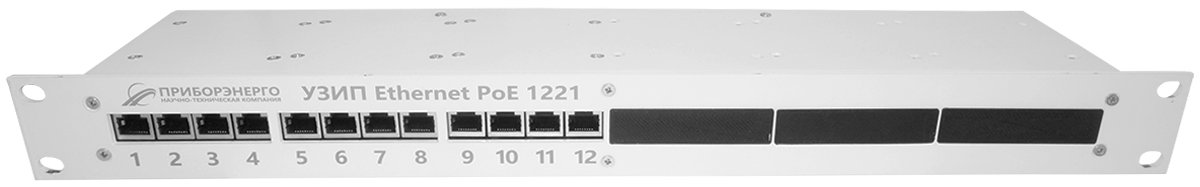

• 19-дюймовое рэковое исполнение — для серверных стоек и телекоммуникационных шкафов.

Схема подключения и правила монтажа УЗИП для слаботочных сетей

УЗИП устанавливается последовательно, в разрыв линии связи, максимально близко к защищаемому оборудованию — чем ближе устройство к порту, тем меньше остается отрезок незащищенного кабеля, на котором наводка ещё может успеть вырасти.

Ниже — схема последовательного включения и пример расчета количества устройств для типового узла видеонаблюдения.

Обязательное требование — качественное заземление устройства: сечение заземляющего проводника должно быть не менее 4 мм² по меди, а его длина от корпуса УЗИП до главной шины заземления — минимально возможной, в идеале не более 0,5 м. Длинный и тонкий заземляющий проводник резко снижает эффективность защиты, даже если сам УЗИП подобран корректно.

Важное правило: один УЗИП защищает одну линию. На каждый порт RJ45 должен приходиться свой отдельный модуль защиты. Попытка поставить один общий УЗИП «на всех» не работает: при срабатывании устройство защитит только первое по ходу линии оборудование, а всё, что подключено дальше по общей шине, останется без защиты.

Пример типовой схемы: коммутатор на 8 портов с питанием по PoE для видеонаблюдения требует до 18 УЗИП — на ввод питания, на два порта аплинка коммутатора и на каждую из 8 линий к камерам (по 2 устройства на линию — со стороны щита и со стороны камеры).

Сколько УЗИП нужно для защиты слаботочной системы

Количество УЗИП определяется числом портов и линий, которые выходят за пределы здания или проходят через зоны с потенциальными наводками — вдоль силовых кабелей, рядом с высоковольтными линиями, через открытые пространства между корпусами.

Расчёт для 8-канального коммутатора с PoE:

• 1 УЗИП — на ввод питания коммутатора;

• 2 УЗИП — на аплинк-порт коммутатора (защита самого канала связи с сетью);

• по 2 УЗИП на каждую из 8 линий к камерам — итого 16 устройств.

Всего — 18 УЗИП на один узел из 8 уличных камер.

Для уличных IP-камер устройство устанавливается в двух точках: в месте входа кабеля в здание (щит, кроссовый шкаф) и непосредственно у камеры — обычно в гермоблоке рядом с самим устройством, чтобы минимизировать длину незащищённого участка кабеля на открытом воздухе.

Особенности защиты промышленных интерфейсов (RS-485, Modbus, токовая петля)

Отдельного внимания заслуживают протоколы промышленной автоматизации — они часто прокладываются на большие расстояния между цехами или объектами и нередко идут вдоль силовых трасс, что делает их особенно уязвимыми к наводкам.

• RS-485 и Modbus. Линия работает по принципу «шины», к которой подключено несколько устройств (до 32 узлов на одном сегменте). УЗИП устанавливается на входе линии в каждый шкаф автоматики, а при большой протяжённости сегмента — дополнительно в промежуточных точках. Важно подбирать устройство под фактическое рабочее напряжение интерфейса (12, 24 или 48 В), поскольку линия может использовать разные уровни в зависимости от производителя контроллеров.

• Токовая петля 4–20 мА. Здесь ключевой параметр — не напряжение, а способность УЗИП пропускать рабочий ток без искажения показаний датчика. Устройство должно быть рассчитано на диапазон 4–20 мА с минимальным собственным сопротивлением, иначе точность измерения снизится.

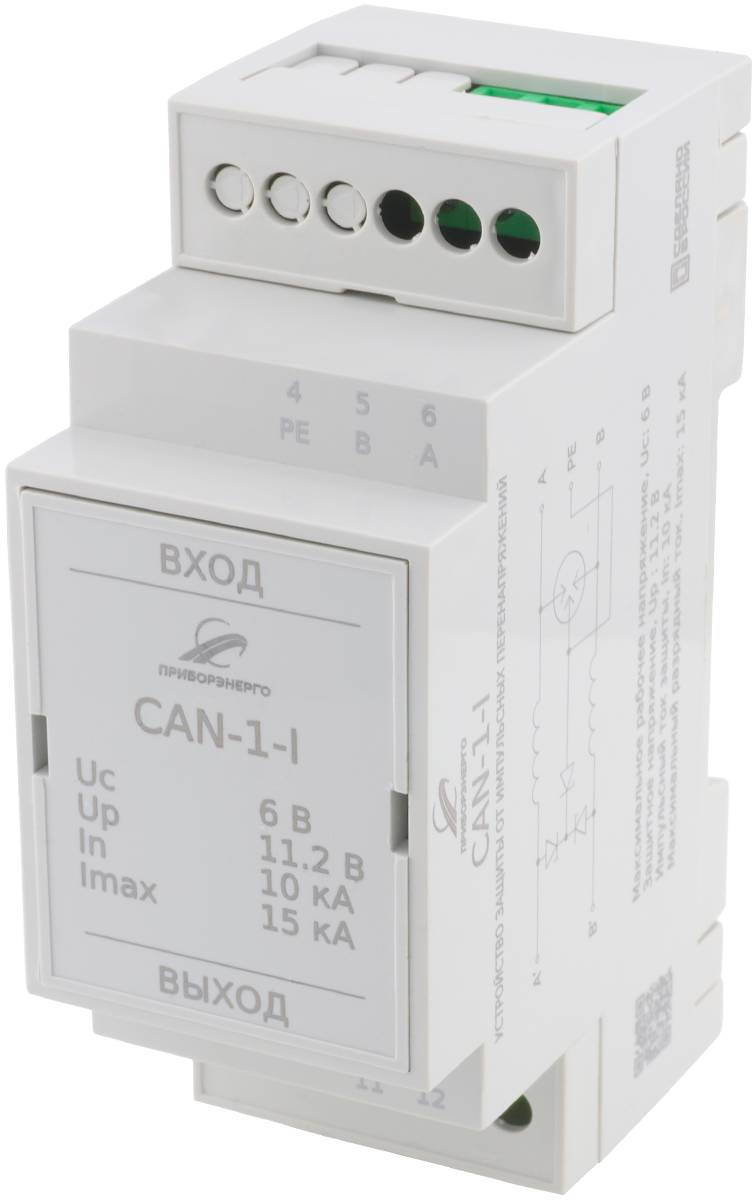

• CAN-шина. Используется в системах с высокой скоростью обмена данными (промышленные линии, транспортные системы), поэтому УЗИП для CAN должен обеспечивать минимальную ёмкостную нагрузку на линию — иначе искажается форма сигнала на высоких скоростях передачи.

Общее правило для всех промышленных интерфейсов: устройство защиты не должно ухудшать метрологические и коммуникационные характеристики линии — задача УЗИП здесь решается «в фоне», без влияния на нормальную работу системы.

Обслуживание и признаки выхода УЗИП из строя

Слаботочные УЗИП, в отличие от силовых, чаще всего не имеют визуального индикатора состояния — их конструкция рассчитана на компактность и минимальное влияние на линию. Поэтому контроль их работоспособности требует немного другого подхода:

• периодическая проверка канала связи. Поскольку большинство слаботочных УЗИП включены последовательно, выход устройства из строя проявляется как обрыв линии — пропадание сигнала с камеры, потеря связи с датчиком или контроллером;

• визуальный осмотр после грозового сезона. На объектах с высокой грозовой активностью или частыми импульсными помехами (промышленные площадки, объекты вблизи железных дорог) рекомендуется плановый осмотр УЗИП и соединений заземления не реже раза в год;

• замена, а не ремонт. Слаботочные УЗИП — это неремонтопригодные устройства одноразового или ограниченного циклами защиты действия: при срабатывании на предельном импульсе элемент, как правило, подлежит замене целиком.

Часто задаваемые вопросы

1. Нужен ли УЗИП для IP-камеры в квартире?

Если камера расположена внутри здания и линия Ethernet до неё не выходит за пределы помещения — устройство защиты, как правило, не требуется. Если камера уличная и кабель проходит через стену на улицу — УЗИП обязателен с обеих сторон линии.

2. Чем отличается слаботочный УЗИП от силового?

Силовые устройства работают на напряжениях 275–400 В и отводят токи от 20 кА и выше. Слаботочные работают на напряжениях 5–48 В, отводят существенно меньшие токи, но при этом реагируют на импульс за наносекунды — быстрее, чем силовые аналоги, поскольку слаботочная электроника гораздо более чувствительна к перегрузке по времени срабатывания.

3. Можно ли ставить один УЗИП на несколько камер?

Нет. На каждый порт RJ45 или каждую отдельную линию должен приходиться свой модуль защиты — общий УЗИП на несколько линий не обеспечивает защиты для всех подключенных устройств одновременно.

4. Что будет, если УЗИП для слаботочки выйдет из строя?

Поскольку устройство включено последовательно, линия связи разомкнется — оборудование останется без сигнала или питания, но само устройство при этом не будет повреждено импульсом, который принял на себя вышедший из строя УЗИП.

5. Нужен ли УЗИП для линии RS-485 длиной 500 м?

Да, обязательно, особенно если линия проходит вне здания или проложена рядом с силовыми кабелями — большая протяженность линии кратно увеличивает вероятность и величину наведенного импульса.

6. Какой УЗИП выбрать для Modbus?

Устройство для интерфейса RS-485 (например, серии УЗЛ-И), с рабочим напряжением, соответствующим фактическому уровню сигнала в линии — 12, 24 или другому значению в зависимости от конкретных контроллеров на объекте.

7. Влияет ли УЗИП на скорость передачи данных?

Может повлиять, если устройство подобрано неправильно. Перед установкой обязательно проверяйте параметр вносимого затухания и соответствие категории кабеля (Cat5e, Cat6) — иначе сама защита станет причиной деградации сигнала на линии.

8. Можно ли использовать один и тот же слаботочный УЗИП для разных интерфейсов?

Нет. Конструкция устройства — разъёмы, рабочее напряжение, схема ограничения — рассчитана под конкретный интерфейс (Ethernet, RS-485, коаксиал и так далее), и попытка использовать его не по назначению либо не защитит линию, либо нарушит передачу сигнала.
