Выбор правильного номинала УЗИП — это не вопрос «какой ток больше», а подбор устройства по пяти ключевым параметрам: класс защиты, напряжение Uc, токи In/Imax/Iimp, уровень защиты Up и координация с оборудованием.
Эта статья написана для электриков, проектировщиков и владельцев домов, которые хотят защитить оборудование от импульсных перенапряжений и не переплатить за характеристики, которые в их сети не нужны.
Неправильный выбор УЗИП приводит к тому, что устройство либо не срабатывает при импульсе, либо выходит из строя при первом же скачке, оставляя оборудование без защиты. По статистике, до 70% отказов электроники в распределительных сетях связаны с неправильным подбором или отсутствием УЗИП.
Мы собрали для вас ключевые правила подбора УЗИП, основанные на методиках экспертов «НТК Приборэнерго». Этого руководства достаточно, чтобы вы безошибочно рассчитали параметры защиты (напряжение, ток, класс) для любого объекта — от загородного коттеджа до мощной промышленной установки.

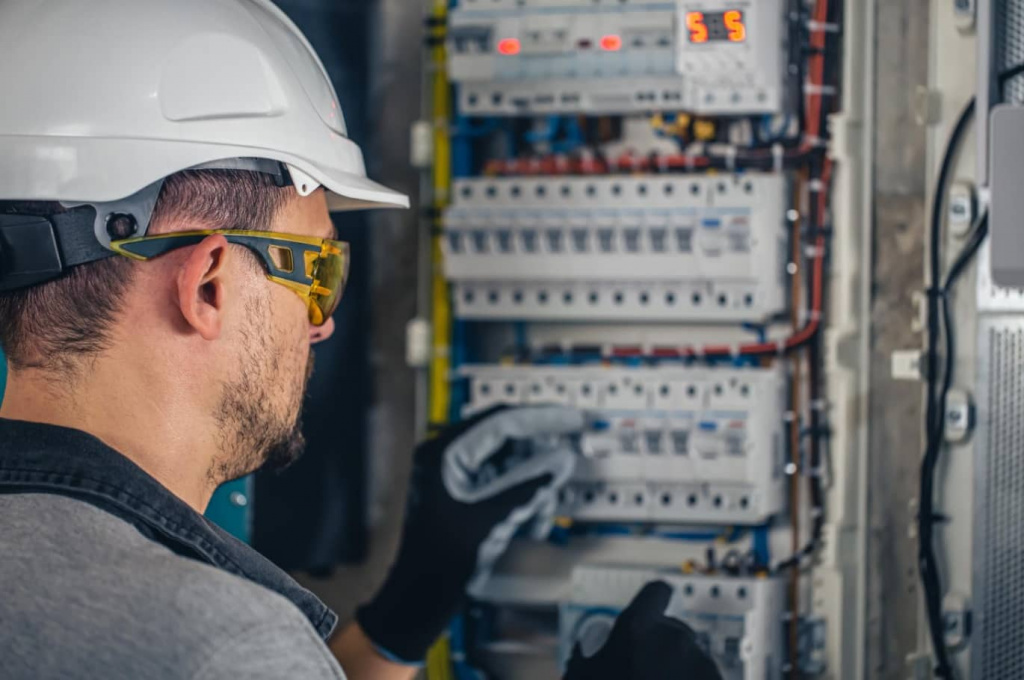

Источник: magnific.com
Классификация УЗИП: с чего начинается выбор
Прежде чем смотреть на цифры номиналов, нужно определить класс (тип) устройства — от этого зависит, какая именно угроза будет закрыта.
Тип 1 (класс I, обозначение B) рассчитан на защиту от прямого удара молнии. Испытывается импульсом тока с формой волны 10/350 мкс — это медленный, но очень энергоемкий импульс, имитирующий прохождение части тока молнии через систему заземления здания. Устанавливается на вводе в здание, если есть внешняя молниезащита или воздушная линия электропередачи.
Тип 2 (класс II, обозначение C) защищает от наведенных и коммутационных импульсов — перенапряжений, возникающих при ударах молнии поблизости, а также при включении/отключении мощных потребителей в сети. Испытывается импульсом 8/20 мкс — более коротким и менее энергоемким, чем 10/350 мкс. Это базовый и самый массовый тип УЗИП, устанавливаемый в главном распределительном щите.
Тип 3 (класс III, обозначение D) — точечная защита чувствительной электроники (компьютеры, серверы, медицинское и измерительное оборудование). Устанавливается непосредственно рядом с защищаемым прибором или встраивается в розетку/удлинитель.
Сравнение классов УЗИП
|
Параметр |
Тип 1 (класс I) |
Тип 2 (класс II) |
Тип 3 (класс III) |
|
Место установки |
Ввод в здание, ГРЩ |
Распределительный щит |
Рядом с оборудованием |
|
Форма волны испытания |
10/350 мкс |
8/20 мкс |
Комбинированная волна |
|
Ключевой параметр |
Iimp |
In / Imax |
Up |
|
От чего защищает |
Прямой удар молнии |
Наведённые/коммутационные импульсы |
Остаточные импульсы после УЗИП 1–2 |
Ставить тип 2 вместо типа 1 нельзя: варистор, рассчитанный на импульс 8/20 мкс, физически не способен поглотить энергию импульса 10/350 мкс — при прямом ударе молнии он будет разрушен, а иногда и станет источником пожара в щите.
Для частных домов и небольших объектов, где нет отдельного места под два устройства, производители выпускают комбинированные УЗИП тип 1+2: в одном корпусе объединены разрядник (для энергоемкого импульса) и варистор (для быстрого ограничения напряжения). Это удобное и экономичное решение, если требования по молниезащите объекта не предполагают раздельной установки.
Выбор по напряжению: параметр Uc и система заземления
Первое, что нужно проверить при подборе УЗИП под конкретную сеть — это Uc, максимальное длительное рабочее напряжение. Это напряжение, которое устройство выдерживает постоянно, не срабатывая и не деградируя. Если Uc окажется ниже реального напряжения сети хотя бы на короткое время — варистор начнёт греться и постепенно разрушаться, даже без импульсных событий.
Ориентировочное соответствие Uc параметрам сети:
|
Сеть |
Рекомендуемое Uc |
|
230 В, стабильная сеть |
275 В |
|
230 В, сеть с частыми колебаниями напряжения |
320 В |
|
Система TT |
255–275 В |
Система заземления объекта (TN-C, TN-S, TT) напрямую влияет на схему подключения УЗИП:
-
в сетях TN-S и TT обычно применяется схема 3+1 (варисторы между фазами и N, разрядник между N и PE);
-
в сетях TN-C, где нейтраль и защитный проводник объединены (PEN), используется схема 4+0 (варисторы между каждой фазой и PEN).
Не стоит выбирать Uc «впритык» к номинальному напряжению сети. Нужно учитывать временные перенапряжения (TOV) — кратковременные превышения напряжения при авариях в сети (например, обрыв нуля), которые могут длиться от долей секунды до нескольких минут. Запас по Uc снижает риск ложного срабатывания и преждевременного старения устройства.
Отдельно стоят системы постоянного тока — например, солнечные панели. Здесь Uc должен превышать максимальное напряжение холостого хода панелей (Uoc) с запасом 15–20%, поскольку Uoc растёт при понижении температуры и может существенно превышать номинальное рабочее напряжение системы.
Выбор по току: In, Imax и Iimp
После класса и напряжения переходим к токовым параметрам — именно они определяют, сколько энергии импульса устройство способно поглотить и как долго прослужит.
-
In (номинальный разрядный ток) — ток формы 8/20 мкс, который УЗИП выдерживает многократно, не менее 15 раз, без потери характеристик. Это основной показатель «износостойкости» устройства типа 2.
-
Imax (максимальный разрядный ток) — пиковое значение тока 8/20 мкс, которое устройство выдерживает однократно, не теряя защитных свойств. Обычно указывается как удвоенное значение In.
-
Iimp (импульсный ток) — ток формы 10/350 мкс, применяется для типа 1 и имитирует прямое воздействие тока молнии.
Важно понимать: In важнее Imax при оценке долговечности устройства, поскольку именно многократная нагрузка отражает реальные условия эксплуатации — за срок службы УЗИП переживает множество импульсов малой и средней энергии, а не один экстремальный разряд.
Рекомендуемые значения для типовых задач:
-
УЗИП тип 2 для частного дома: In = 20 кА, Imax = 40 кА;
-
УЗИП тип 1 на вводе: Iimp = 12,5–25 кА на полюс.
Частая ошибка — выбор устройства только по большому Imax («чем больше кА, тем лучше защита») без проверки Uc и Up. Высокий Imax не компенсирует неверно подобранное напряжение или завышенный уровень остаточного напряжения — эти параметры работают только в комплексе.
Выбор по уровню защиты: параметр Up
Up (уровень защиты) — это остаточное напряжение, которое появляется на клеммах УЗИП в момент срабатывания и передается дальше в сеть, к защищаемому оборудованию.
Главное правило подбора: Up должен быть ниже импульсной стойкости защищаемого оборудования (Uw). Именно это соотношение, а не абсолютное значение Up само по себе, определяет, будет ли прибор защищен.
Ориентиры по Up для разных задач:
-
бытовая электроника: Up ≤ 1,5 кВ;
-
промышленное оборудование: Up ≤ 2,5 кВ;
-
слаботочные системы (связь, автоматика, видеонаблюдение): Up ≤ 10–50 В.
При этом слишком низкий Up — не всегда преимущество. Реальное напряжение, приходящее на прибор, зависит ещё и от длины проводников между УЗИП и оборудованием, а также от правильной координации нескольких ступеней защиты. Устройство с исключительно низким Up, установленное далеко от нагрузки и без учёта индуктивности проводки, не даёт гарантированного результата.
Координация УЗИП и защитное расстояние
Если на объекте установлено несколько УЗИП разных классов (например, тип 1 на вводе и тип 2 в этажном щите), их работа должна быть согласована — это называется координацией.
Правила по расстояниям:
-
между УЗИП разных классов должно быть не менее 10 м кабельной трассы — это расстояние нужно для того, чтобы индуктивность провода создала необходимую задержку и разницу напряжений срабатывания между ступенями;
-
УЗИП III класса рекомендуется устанавливать как можно ближе к оборудованию — в пределах 5 м;
-
если фактическое расстояние между ступенями защиты меньше требуемого, применяют развязывающие дроссели, компенсирующие недостаток естественной индуктивности кабеля.
Длинные провода между самим УЗИП и защищаемым оборудованием — тоже риск: из-за собственной индуктивности проводника напряжение на клеммах прибора в момент импульса может оказаться почти вдвое выше, чем остаточное напряжение Up на выходе УЗИП.
Одного УЗИП может быть достаточно, если его Up соответствует импульсной стойкости оборудования и расстояние до защищаемой нагрузки не превышает 30 м. В остальных случаях нужна многоступенчатая (каскадная) схема защиты.
Подбор УЗИП для конкретных задач
Для частного дома (ввод в здание): комбинированное УЗИП тип 1+2, Uc 275–320 В в зависимости от стабильности сети, In 20 кА, Imax 40 кА, Up ≤ 1,5 кВ.
Для трёхфазной сети 380 В: схема подключения выбирается по системе заземления — 3+1 для TN-S и TT, 4+0 для TN-C.
Для солнечных панелей: используются УЗИП постоянного тока, Uc берётся с запасом 20% от Uoc панелей, дополнительно учитывается ток короткого замыкания цепи.
Для слаботочных систем: для линий RS-485, Ethernet, видеонаблюдения устанавливаются отдельные специализированные УЗИП с низким Up, соответствующим чувствительности конкретного интерфейса.
Технические характеристики и маркировка УЗИП
На корпусе УЗИП обычно нанесена маркировка со всеми ключевыми параметрами, например: T1+T2, Iimp 12,5 кА, In 20 кА, Imax 40 кА, Up ≤ 1,5 кВ, Uc 275 В. Умение читать эту строку — основа быстрого подбора устройства без обращения к полной документации.
Помимо основных параметров, при выборе стоит обращать внимание на вспомогательные характеристики:
-
время срабатывания — у варисторных УЗИП порядка 25 нс, у разрядников порядка 100 нс;
-
климатическое исполнение и степень защиты IP — важны для уличных щитов и открытых установок;
-
индикация состояния и возможность дистанционного контроля — позволяют вовремя увидеть, что устройство исчерпало ресурс;
-
терморазмыкатель — отключает УЗИП при перегреве варистора, предотвращая возгорание;
-
соответствие стандартам — IEC 61643 и ГОСТ Р 51992, подтверждающим заявленные характеристики.
Часто задаваемые вопросы о выборе номинала УЗИП
1. Какой УЗИП выбрать для частного дома?
Комбинированное устройство тип 1+2, Uc 275–320 В, In от 20 кА — этого достаточно для большинства частных домов с воздушным вводом.
2. Что будет, если поставить УЗИП с заниженным Uc?
Устройство окажется под напряжением, близким к порогу срабатывания, начнёт перегреваться, варистор будет деградировать и в итоге выйдет из строя — иногда без видимого импульсного события.
3. Можно ли ставить УЗИП без заземления?
Нет: без исправного контура заземления устройству некуда отводить импульсный ток, поэтому защита не сработает так, как задумано.
4. Чем отличается In от Imax?
In — ток, который устройство выдерживает многократно (показатель ресурса), Imax — однократный пиковый ток, после которого гарантируется сохранение защитных свойств, но не многократная работа на этом уровне.
5. Нужно ли ставить УЗИП перед каждым прибором?
Как правило, достаточно каскадной защиты (тип 1 на вводе, тип 2 в щите); отдельный УЗИП тип 3 имеет смысл только для особо чувствительной электроники.
6. Как понять, что УЗИП вышел из строя?
У большинства современных устройств есть визуальный индикатор состояния, который меняет цвет (обычно на красный) при исчерпании ресурса или разрушении варистора.
Где купить качественное УЗИП от производителя
Каталог УЗИП всех классов — от точечной защиты слаботочных линий до устройств тип 1 для ввода в здание — можно найти в каталоге УЗИП сайта «НТК Приборэнерго»: собственное производство, широкий модельный ряд и техподдержка по подбору номинала под конкретный объект.

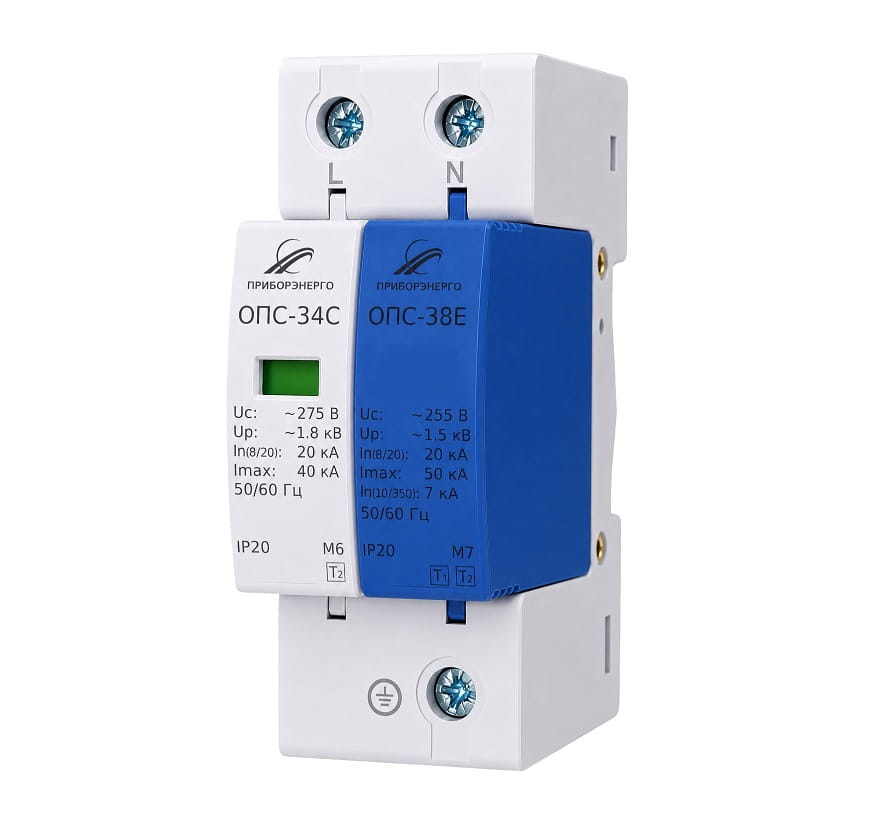

УЗИП производства «НТК Приборэнерго»
Заключение
Правильный подбор УЗИП строится на пяти параметрах: классе устройства, максимальном рабочем напряжении Uc, токовых характеристиках In/Imax/Iimp, уровне защиты Up и координации между ступенями. Проверка каждого из них по очереди — от типа угрозы до расстояния между устройствами — исключает как недостаточную защиту, так и переплату за избыточные характеристики.
Чтобы подобрать точный номинал под вашу сеть и оборудование, перейдите в каталог УЗИП или обратитесь к специалистам за консультацией.
