УЗИП — это устройство, которое защищает электропроводку и бытовую технику от разрушительных импульсных перенапряжений, вызванных ударами молнии или скачками в сети, за доли микросекунды отводя опасный разряд в землю.
Этот прибор — обязательный элемент современного распределительного щита в частном доме, квартире или на производстве, особенно если питание подается по воздушным линиям, уязвимым для грозовых разрядов. Без УЗИП импульс напряжения до 6 киловольт и тока в тысячи ампер, который длится всего 50–100 микросекунд, беспрепятственно попадет в ваше оборудование. Статистика показывает, что около 60% отказов дорогостоящей электроники (инверторов, холодильников, контроллеров и серверного оборудования) связаны именно с импульсными перенапряжениями, а не с заводским браком или старением компонентов.
Вместе с экспертами «НТК Приборэнерго» мы подготовили практическое руководство. Из него вы поймете, требуется ли вашему объекту защита от перенапряжения, и какой именно УЗИП выбрать, чтобы обеспечить максимальную сохранность вашего имущества — как в бытовых, так и в промышленных условиях.
источник: magnific.com
Что такое УЗИП в электрике: расшифровка и назначение
УЗИП — это аббревиатура, которая расшифровывается как Устройство Защиты от Импульсных Перенапряжений. В англоязычной литературе его называют SPD (Surge Protective Device).
Главная функция УЗИП — защитить электрические сети и подключенное к ним оборудование от разрушительного воздействия импульсных перенапряжений. Для чего нужен УЗИП? В отличие от автоматических выключателей или УЗО, которые реагируют на длительные перегрузки или токи утечки, УЗИП срабатывает на чрезвычайно короткие (микросекунды) броски напряжения амплитудой в тысячи вольт. Обычные автоматы просто не успевают среагировать на такой короткий импульс.
От чего защищает УЗИП?
-
От атмосферных (грозовых) перенапряжений. Это самый опасный источник. Они возникают при прямом ударе молнии в линию электропередач или в систему молниезащиты здания, а также из-за наведенного электромагнитного импульса от близкого разряда.
-
От коммутационных перенапряжений. Возникают внутри самой электрической сети при включении или отключении мощного оборудования: трансформаторов, электродвигателей, насосов, а также при авариях на подстанциях.
Сферы применения УЗИП:
-
В жилых домах и квартирах, особенно если питание подается по воздушным линиям.
-
На промышленных предприятиях, где используется дорогостоящее оборудование и системы управления.
-
В объектах с IT-инфраструктурой: серверных, центрах обработки данных (ЦОД).
-
В общественных зданиях: школах, больницах, торговых центрах.
Если не установить УЗИП, импульс перенапряжения может пройти по проводке и повредить конечное оборудование. Главная функция — предотвратить выход из строя техники, пробой изоляции, возгорание проводки и даже угрозу жизни людей.
Обозначение УЗИП на схемах
Схемное обозначение устройств защиты от импульсных перенапряжений (УЗИП) регламентируется комплексом стандартов Единой системы конструкторской документации (ЕСКД). При этом разные ГОСТы отвечают за разные аспекты обозначений:
-
ГОСТ 2.721‑74 определяет условные графические обозначения — то есть внешний вид символа элемента на схеме.
-
ГОСТ 2.710‑81 устанавливает буквенно‑цифровые коды, применяемые для идентификации элементов; согласно этому стандарту, для разрядников и ограничителей перенапряжения используется обозначение «FV».
Графические обозначения в зависимости от типа защитного элемента
-
Варистор. На схеме изображается в виде прямоугольника (символ резистора), перечеркнутого наклонной линией. Наклонная линия отражает нелинейную вольт‑амперную характеристику элемента. При этом размещение буквы «U» внутри символа не является требованием ГОСТ и относится к неформальной практике отдельных проектных организаций.
-
Газоразрядник. Обозначается как два разомкнутых контакта (искровой промежуток) между электродами. Зачастую этот символ помещают внутри небольшого круга или прямоугольника.
-
Комбинированное УЗИП. На принципиальных (полных) схемах при необходимости могут показывать отдельные элементы защиты (варистор, разрядник), чтобы раскрыть принцип работы устройства. На однолинейных схемах для комбинированного УЗИП применяют единый условный символ УЗИП с соответствующей маркировкой и характеристиками — детализация внутренней структуры не требуется.
Особенности отображения УЗИП на однолинейных схемах
На однолинейных схемах условное графическое обозначение УЗИП сопровождается буквенным кодом «FV» и позиционным обозначением (например, FV1, FV2). Количество полюсов устройства не отражают графически: эту информацию указывают в спецификации либо в примечаниях к схеме.
Подключение к шине заземления (PE) обозначают линией, идущей к стандартному символу заземления — трем горизонтальным линиям, уменьшающимся по длине. Такое оформление наглядно демонстрирует, что устройство обеспечивает сброс импульсного перенапряжения в контур заземления.
Устройство и принцип действия УЗИП
Принцип работы УЗИП основан на использовании элементов, которые резко меняют свое сопротивление в зависимости от приложенного напряжения. Рассмотрим как работает УЗИП и как оно срабатывает?
Как срабатывает УЗИП?
В нормальном режиме работы сети, когда напряжение не превышает допустимых значений, УЗИП имеет очень высокое сопротивление (мегаомы) и практически не влияет на работу цепи, ток через него не идет.
В момент возникновения импульсного перенапряжения сопротивление чувствительного элемента внутри УЗИП за наносекунды падает почти до нуля. Принцип действия устройства основан на том, что он превращается в проводник и создает «шунт», через который опасный импульс тока направляется в землю (по проводнику РЕ), минуя защищаемое оборудование. Как только импульс затухает и напряжение в сети стабилизируется, устройство автоматически возвращается в исходное состояние с высоким сопротивлением.
Из чего состоит УЗИП?
Основные защитные элементы делятся на две категории:
-
Ограничивающие элементы (варисторы). Это полупроводниковые резисторы, сопротивление которых нелинейно зависит от напряжения. Они срабатывают очень быстро и используются в большинстве УЗИП класса II и III. Внутри УЗИП на варисторе обычно находится оксидно-цинковый диск, который при превышении напряжения резко снижает сопротивление.
-
Коммутирующие элементы (разрядники). К ним относятся газонаполненные и искровые разрядники. Они способны пропускать через себя огромные токи, характерные для прямого удара молнии, но срабатывают чуть медленнее. Используются в устройствах класса I.
-
Комбинированные УЗИП. Содержат в себе последовательно или параллельно соединенные элементы обоих типов.
Описание работы УЗИП можно свести к простой аналогии: он работает как предохранительный клапан, который мгновенно открывается при превышении давления (напряжения) и сбрасывает избыточную энергию в землю.
Основные классификация УЗИП: Тип 1, 2 и 3
Существует три основных класса (типа) УЗИП, которые различаются по месту установки, форме испытательного импульса и способности выдерживать токи разной мощности.
Какие бывают УЗИП
Сравнительная таблица классов УЗИП:
|
Параметр |
Тип 1 (Класс I, B) |
Тип 2 (Класс II, C) |
Тип 3 (Класс III, D) |
|
Назначение |
Защита от прямого удара молнии |
Защита от наведенных и коммутационных импульсов |
Точечная защита чувствительной электроники |
|
Где ставят |
На вводе в здание (ВРУ, ГРЩ) |
В распределительных и этажных щитах |
Непосредственно у оборудования |
|
Форма волны |
10/350 мкс |
8/20 мкс |
1,2/50 мкс |
|
Ключевой параметр |
Iimp (импульсный ток), 25–100 кА |
In / Imax, 20–40 кА |
Uoc, Up |
|
Основной элемент |
Разрядник (искровой, газовый) |
Варистор |
Варистор |
Важно: Типы УЗИП не взаимозаменяемы. Установка УЗИП класса II на место, где требуется класс I, приведет к его разрушению при прямом ударе молнии.
Конструктивное исполнение УЗИП
УЗИП различаются не только по классам, но и по конструкции, способу установки и количеству полюсов.
По способу установки:
-
Модульные УЗИП на DIN-рейку. Это самый распространенный формат для использования в распределительных щитах.
-
Встраиваемые УЗИП. Предназначены для локальной защиты конкретного устройства. Могут быть встроены в сетевые фильтры, розетки, удлинители.
По типу исполнения (количество полюсов):
УЗИП могут быть однополюсными, двухполюсными, трехполюсными и четырехполюсными (4P). Выбор количества полюсов зависит от системы заземления и количества защищаемых фазных проводников.
Где устанавливается УЗИП
Для создания эффективной системы защиты от импульсных перенапряжений, особенно на объектах с высокими требованиями к надежности, рекомендуется устанавливать УЗИП каскадом:
-
Первая ступень (Класс I) — на вводе в здание (в ГРЩ или ВРУ). Ее задача — принять на себя основной удар молнии.
-
Вторая ступень (Класс II) — в распределительных (этажных) щитах. Она гасит остаточный импульс после первой ступени.
-
Третья ступень (Класс III) — непосредственно перед особо чувствительным и дорогим оборудованием.
На практике для частного дома часто используют комбинированные устройства класса I+II, которые совмещают функции двух ступеней в одном корпусе.
Часто задаваемые вопросы об УЗИП
1. Чем отличается УЗИП от УЗО и автоматического выключателя?
Это принципиально разные устройства. Автоматический выключатель защищает проводку от перегрузок и КЗ. УЗО защищает человека от поражения током. УЗИП защищает оборудование от импульсных перенапряжений.
2. УЗИП — это одноразовое или многоразовое устройство?
Современные УЗИП (на варисторах и газоразрядниках) — это многоразовые устройства. Однако ресурс варистора не бесконечен: каждый мощный разряд вызывает его деградацию. В качественных УЗИП есть индикатор состояния.
3. Сработает ли УЗИП без заземления?
Нет, не сработает. Для отвода импульсного тока в землю УЗИП обязательно требует подключения к контуру заземления (проводник PE).
4. Сколько УЗИП нужно ставить в доме?
Количество УЗИП зависит от уровня защиты. Для надежной защиты рекомендуется устанавливать их каскадом: Тип 1 на вводе, Тип 2 в распределительных щитах, Тип 3 у дорогого оборудования.
5. Можно ли установить УЗИП самостоятельно?
Мы рекомендуем доверять установку квалифицированным электрикам. Неправильное подключение (например, игнорирование заземления) сделает защиту бесполезной.
6. Как понять, что УЗИП сгорел и требует замены?
В большинстве современных модульных УЗИП есть встроенный визуальный индикатор состояния. Окошко меняет цвет: зеленый — «исправен», красный — «требуется замена». Если индикатор красный, сменный модуль нужно заменить на новый.
Где купить качественное УЗИП?
Компания «НТК Приборэнерго» — это российский производитель, который специализируется на разработке и производстве промышленной электроники, в том числе устройств защиты от импульсных перенапряжений (УЗИП) для различных применений.
Почему стоит выбрать нашу продукцию:
-
Собственное производство в России — полный контроль качества.
-
Широкий модельный ряд — УЗИП всех классов (Тип 1, 2, 3) и номиналов.
-
Техническая поддержка — консультация инженеров по подбору.
-
Наличие на складе — быстрая отгрузка и доставка по всей России.
Ознакомиться с ассортиментом и подобрать подходящее УЗИП вы можете в каталоге УЗИП на сайте.

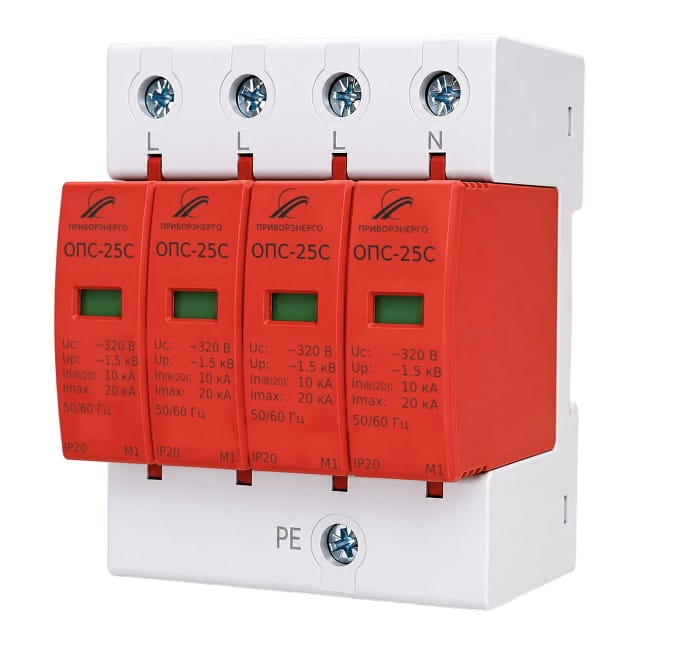

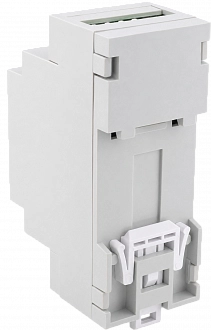

УЗИП производства «НТК Приборэнерго»
Заключение
Устройства защиты от импульсных перенапряжений — это не просто полезное дополнение, а критически важный элемент современной системы электроснабжения. Оно является единственной надежной защитой от импульсных перенапряжений, вызванных ударами молнии и коммутационными процессами в сети. Понимание его назначения, принципов работы и классификации — первый шаг к правильному выбору и обеспечению безопасности вашего оборудования.
