УЗИП и автомат: где ставить и какой номинал выбрать

УЗИП устанавливается после вводного автомата, но перед УЗО и потребителями. При этом перед самим УЗИП (или вместо отдельного устройства) часто ставят дополнительный автоматический выключатель меньшего номинала — но не для защиты от импульсов, а для защиты самого УЗИП при внутреннем повреждении.

Это вопрос, который возникает у каждого, кто собирает щиток для частного дома или дачи: как правильно разместить УЗИП, чтобы он и работал, и был защищен, и не мешал другим элементам щита. Ошибка в последовательности может привести к тому, что УЗИП не сработает при импульсе или, наоборот, будет ложно срабатывать от помех в сети.

Производители УЗИП — Приброэнерго, ABB, IEK, EKF, CITEL — прямо указывают в паспортах: номинал вышестоящего автомата не должен превышать 25–63 А в зависимости от модели. Превышение этого значения не даёт автомату вовремя отключить повреждённый УЗИП. При этом до 70% ошибок монтажа в частных домах связаны именно с неправильным выбором автомата или его положения относительно УЗИП.

В этой статье вы узнаете, какой автомат ставить перед УЗИП, как рассчитать номинал, где именно размещать УЗИП в щитке и какие схемы подключения считаются правильными для однофазных и трёхфазных сетей.

УЗИП и автомат: зачем два устройства в одной цепи

УЗИП защищает от импульсных перенапряжений — грозовых, коммутационных, наведенных. Автоматический выключатель защищает от токов короткого замыкания и перегрузок — это принципиально другая задача.

Зачем нужен автомат перед УЗИП:

• он защищает сам УЗИП при внутреннем повреждении — пробое варистора или коротком замыкании внутри модуля;

• он позволяет отключить УЗИП для замены или планового обслуживания, не обесточивая весь щит целиком.

Почему автомат не заменяет УЗИП и наоборот:

• автомат физически срабатывает за миллисекунды, тогда как импульс перенапряжения длится наносекунды — механическая защита попросту не успевает среагировать на такой масштаб времени;

• УЗИП отводит опасный ток в землю, ограничивая напряжение на линии, тогда как автомат просто разрывает цепь целиком — это разные механизмы защиты, и заменить один другим нельзя.

Где ставить УЗИП: до или после автомата

Однозначный ответ

УЗИП устанавливается строго после вводного автомата, но до УЗО и до автоматов потребителей.

Почему так, а не иначе

Если поставить УЗИП до автомата:

• устройство остается незащищенным от токов короткого замыкания на участке линии до автомата;

• при внутреннем повреждении УЗИП может загореться, поскольку ничто не отключит его вовремя;

• технически такое подключение возможно, но оно прямо запрещено требованиями ПУЭ и документацией производителей.

Если поставить УЗИП после автомата — это правильная и единственно рекомендуемая схема:

• автомат защищает УЗИП при внутреннем повреждении устройства;

• автомат позволяет обесточить УЗИП для обслуживания без отключения всего щита;

• такая схема полностью соответствует требованиям производителей.

Схема последовательности в щитке

Стандартная последовательность элементов выглядит так:

Вводной кабель → вводной автомат → УЗИП → УЗО → автоматы потребителей.

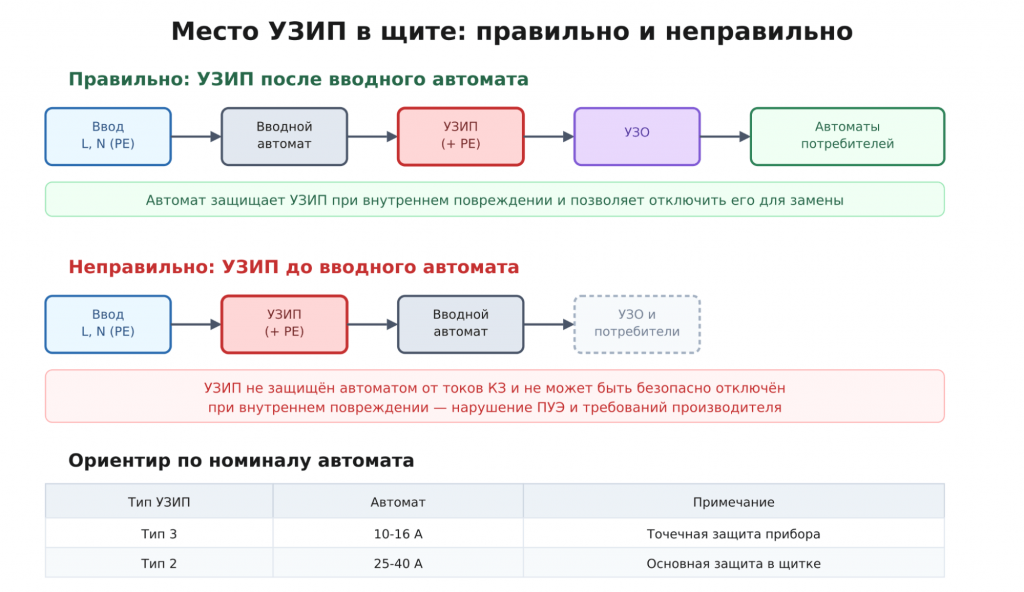

Ниже — наглядная схема правильного и неправильного расположения УЗИП относительно автомата.

Исключение из правила

В некоторых схемах — особенно для УЗИП типа 1 на вводе — отдельный автомат перед устройством может отсутствовать: его функцию берет на себя сам вводной автомат, если его номинал соответствует требованиям конкретной модели УЗИП. Но это допустимо только при одном условии: номинал вводного автомата не должен превышать максимально допустимое значение, указанное производителем для данной модели устройства защиты.

Какой автомат ставить перед УЗИП

Общее правило

Номинал автомата перед УЗИП не должен превышать значение, указанное производителем в паспорте устройства — это отправная точка любого расчёта, и ее нельзя игнорировать в пользу «более надежного на вид» автомата большего номинала.

Типичные значения

Почему нельзя ставить автомат больше рекомендованного

При внутреннем повреждении УЗИП — коротком замыкании варистора — ток через устройство может достигать сотен ампер. Если автомат подобран слишком мощным, например на 100 А при рекомендованных производителем 40 А, он может не успеть отключиться вовремя или отключится слишком поздно. Результат — возгорание в щитке и повреждение соседних модулей от перегрева и продуктов горения.

Почему нельзя ставить автомат меньше рекомендованного

УЗИП при штатном срабатывании кратковременно пропускает через себя импульсный ток величиной в десятки килоампер — это нормальный режим работы устройства, а не авария. Автомат с заниженным номиналом может воспринять этот кратковременный бросок как перегрузку и ложно сработать, отключив весь дом от питания. Результат — регулярные необоснованные отключения и нестабильная работа всей электросети объекта.

Какой тип автомата выбрать

• характеристика C — стандартный и рекомендуемый вариант для бытовых сетей, спокойно выдерживает обычные пусковые токи бытовой техники;

• характеристика B — применяется реже, только для особо чувствительного оборудования с минимальными пусковыми токами;

• характеристика D — не рекомендуется для этой задачи: такой автомат слишком инертен и может не успеть сработать при повреждении УЗИП, теряя весь смысл своей защитной функции.

Расчет номинала автомата для УЗИП

Порядок расчёта состоит из трёх шагов:

1. смотрите паспорт УЗИП — там указан максимальный допустимый номинал вышестоящего автомата для конкретной модели;

2. выбираете автомат с номиналом не выше этого значения;

3. дополнительно учитываете общий рабочий ток нагрузки — автомат перед УЗИП не должен быть ниже пикового тока потребления дома, иначе он будет отключаться при обычной, штатной нагрузке.

Итоговое правило — баланс между «не ниже рабочего тока» и «не выше максимального для УЗИП».

Пример расчёта: УЗИП тип 2 с максимально допустимым автоматом 40 А устанавливается в доме, где пиковое потребление составляет 25 А. В этом случае корректным выбором будет автомат на 32 А или 40 А — оба варианта укладываются в допустимый диапазон и не создают риска ложных отключений при обычной нагрузке.

Схемы подключения УЗИП и автомата

Схема для однофазной сети (220 В)

Ввод (L + N) → Вводной автомат (40–63 А) → УЗИП (схема 1+1 или 2+0) → УЗО → Автоматы потребителей

УЗИП подключается после вводного автомата. Между УЗИП и УЗО при необходимости может стоять отдельный автомат — если номинал вводного не подходит по величине под конкретную модель устройства. Важно: УЗИП должен быть подключён к шине PE заземления, без этого устройство физически не сможет отвести импульсный ток.

Схема для трёхфазной сети (380 В)

Ввод (L1, L2, L3, N) → Вводной автомат → УЗИП (схема 3+0, 4+0 или 3+1) → УЗО → Автоматы потребителей

Для разных систем заземления применяются разные схемы УЗИП — подробнее об этом в статьях «УЗИП в системе TT», «УЗИП в системе TN-C» и «УЗИП в системе TN-S». Автомат перед УЗИП может быть как общим, вводным, так и отдельным для этой группы устройств.

Схема с отдельным автоматом перед УЗИП

Ввод → Вводной автомат → Отдельный автомат (25–40 А) → УЗИП → УЗО → Потребители

Эта схема применяется, если номинал вводного автомата превышает максимально допустимый для конкретной модели УЗИП, либо если нужна возможность отключать УЗИП отдельно от остального щита — например, для планового обслуживания без обесточивания дома.

Схема без отдельного автомата перед УЗИП

Ввод → Вводной автомат (с номиналом ≤ допустимого для УЗИП) → УЗИП → УЗО → Потребители

Такая схема применяется, если номинал уже установленного вводного автомата подходит под требования конкретной модели УЗИП. Чаще всего это встречается для УЗИП типа 1, устанавливаемого непосредственно на вводе в здание.

Таблица: выбор автомата для УЗИП по типу и системе заземления

Ошибки при выборе автомата для УЗИП

Ошибка №1. Ставят автомат с завышенным номиналом. Логика «поставлю 63 А — надёжнее будет» приводит к обратному результату: при повреждении УЗИП такой автомат не отключается вовремя, и щиток начинает гореть. Правило простое — номинал автомата должен точно соответствовать рекомендации производителя, не больше и не меньше.

Ошибка №2. Ставят автомат с заниженным номиналом. Стремление «поставить 16 А, чтобы точно защитить» оборачивается ложными срабатываниями при каждом штатном импульсе — дом регулярно обесточивается без реальной необходимости. Правило: автомат должен быть выше рабочего тока нагрузки, а не ниже допустимого предела УЗИП.

Ошибка №3. Не ставят автомат перед УЗИП вообще. Рассуждение «вводной автомат и так есть» не учитывает, что при повреждении УЗИП вводной автомат может не отключиться, если его номинал превышает допустимый для конкретной модели устройства. Правило: всегда проверяйте соответствие номиналов по паспорту УЗИП, а не полагайтесь на «и так сойдёт».

Ошибка №4. Ставят автомат с характеристикой D. Идея «у него ток отсечки выше, значит надёжнее» на практике даёт обратный эффект: автомат с характеристикой D слишком инертен и может не успеть сработать при повреждении УЗИП. Правило: используйте только характеристику C как стандарт, либо B для особо чувствительных цепей.

Ошибка №5. Устанавливают УЗИП до автомата. Соображение «так ближе к вводу, быстрее сработает» не выдерживает проверки нормативами: УЗИП в этом случае остается не защищенным от токов КЗ на участке до автомата, что напрямую нарушает требования ПУЭ. Правило: УЗИП устанавливается только после автомата, без исключений.

Часто задаваемые вопросы об УЗИП и автомате

1. Можно ли подключить УЗИП без автомата?

Да, если номинал вводного автомата не превышает максимально допустимый для конкретной модели УЗИП. В противном случае необходим отдельный автомат перед устройством.

2. Какой автомат ставить перед УЗИП для частного дома?

Обычно 25–40 А с характеристикой C. Точное значение всегда нужно смотреть в паспорте конкретной модели УЗИП и сверять с пиковым током нагрузки дома.

3. УЗИП ставится до автомата или после?

После вводного автомата, но до УЗО и потребителей. Это прямое требование как производителей устройств, так и ПУЭ.

4. Нужен ли отдельный автомат перед УЗИП, если есть вводной?

Нужен, если номинал вводного автомата превышает допустимый предел для конкретной модели УЗИП. Если номиналы совпадают — можно обойтись имеющимся вводным автоматом без установки дополнительного.

5. Почему производители указывают максимальный номинал автомата?

Чтобы при внутреннем повреждении УЗИП — коротком замыкании — автомат успел вовремя отключиться и предотвратить возгорание в щитке.

6. Можно ли ставить УЗИП на одну линию с автоматом, который защищает розетки?

Нет. УЗИП устанавливается на вводе, до групповых автоматов, защищающих отдельные линии розеток и освещения. Исключение — УЗИП типа 3, предназначенное для точечной защиты конкретного прибора и устанавливаемое непосредственно рядом с ним.

7. Какой номинал автомата нужен для УЗИП в квартире?

Для однофазной квартиры с УЗИП типа 2 по схеме «2+0» обычно достаточно автомата на 25–32 А с характеристикой C.

Где купить УЗИП и подобрать автомат

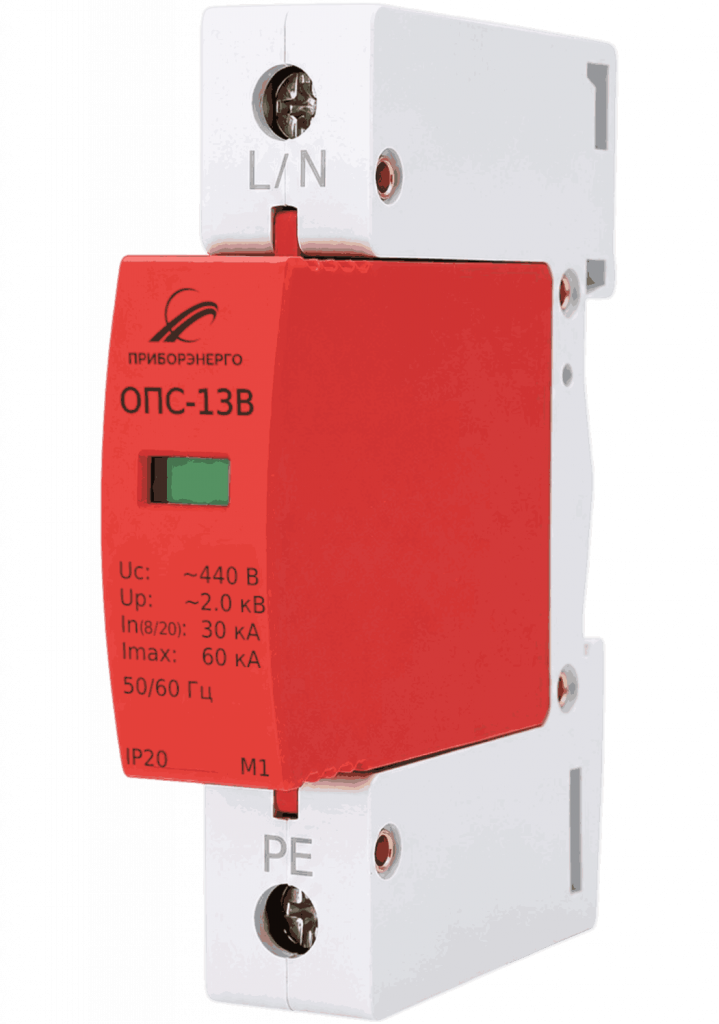

Для корректной работы УЗИП важно правильно выбрать последовательно установленный автомат или предохранитель — это исключит ложные срабатывания и защитит сам УЗИП при перегрузках. В «НТК Приборэнерго» помогут подобрать УЗИП нужного типа и дадут профессиональную рекомендацию по выбору автомата (номинал, характеристика) под вашу модель. Собственное производство, полная линейка устройств защиты и инженерная поддержка при проектировании щита для частного дома или квартиры.

Заключение

УЗИП и автомат — два разных устройства, которые выполняют разные задачи, но работают в связке. УЗИП защищает от импульсных перенапряжений, автомат — от токов короткого замыкания и перегрузок, а также защищает сам УЗИП при внутреннем повреждении.

Главные правила, которые стоит запомнить:

• УЗИП устанавливается после вводного автомата, но до УЗО и потребителей;

• автомат перед УЗИП должен иметь номинал не выше максимально допустимого производителем;

• автомат перед УЗИП должен иметь номинал не ниже рабочего тока нагрузки объекта;

• используйте автоматы с характеристикой C;

• всегда сверяйтесь с паспортом вашего УЗИП — там указан точный рекомендуемый номинал.
