Если вы уже разобрались, что такое распределительный щит и какие они бывают, — следующий шаг практический: как собрать и смонтировать щит в конкретном частном доме и сколько это будет стоить. В этой статье пошаговая инструкция монтажа для частного дома и честный разбор структуры цены — без вымышленных цифр там, где точную стоимость может дать только расчёт по вашему проекту.
С чего начать: тип щита и исходные параметры
Если вы ещё не определились, какой корпус нужен — встраиваемый или навесной, металлический или пластиковый, — сначала разберитесь с этим по нашему обзору типов распределительных щитов. Дальше в этой статье речь пойдёт не о выборе корпуса, а о том, что происходит после: с чего начать сборку, в каком порядке монтировать щит в конкретном частном доме и что реально влияет на итоговую стоимость работ.
Что нужно определить перед покупкой оборудования
Прежде чем ехать в магазин за автоматами и боксом, нужно зафиксировать несколько исходных параметров — от них зависит и комплектация, и итоговая цена.
Расчёт нагрузки дома. Составьте список групп потребителей: освещение по этажам, розетки по комнатам, кухня (отдельная группа желательна из-за мощной техники), санузел (через УЗО), силовая линия для котла или насоса, при необходимости — линия для электроплиты или тёплого пола. Чем точнее список на старте, тем меньше риск, что щит придётся переделывать при добавлении новой линии через полгода.
Номинал вводного автомата. Определяется выделенной мощностью по документам на технологическое присоединение — эта цифра у вас должна быть от сетевой организации, брать её «на глаз» нельзя.
Система заземления. TN-C-S, TN-S или TT — от этого зависит, какие шины (N и PE) нужны в щите и нужно ли устройство защитного отключения на вводе. Если сомневаетесь, какая система у вас — сначала определите это, а не выбирайте комплектацию наугад.
Место установки и класс защиты бокса. Щит внутри отапливаемого помещения и щит на улице или в неотапливаемом пристрое — это разные требования к степени защиты корпуса (IP) и материалу.
Запас модулей. Разумный запас свободных мест в боксе на будущее расширение — частая экономия «в притык» оборачивается заменой всего щита при добавлении новой линии.
Пошаговая инструкция монтажа щита в частном доме
-

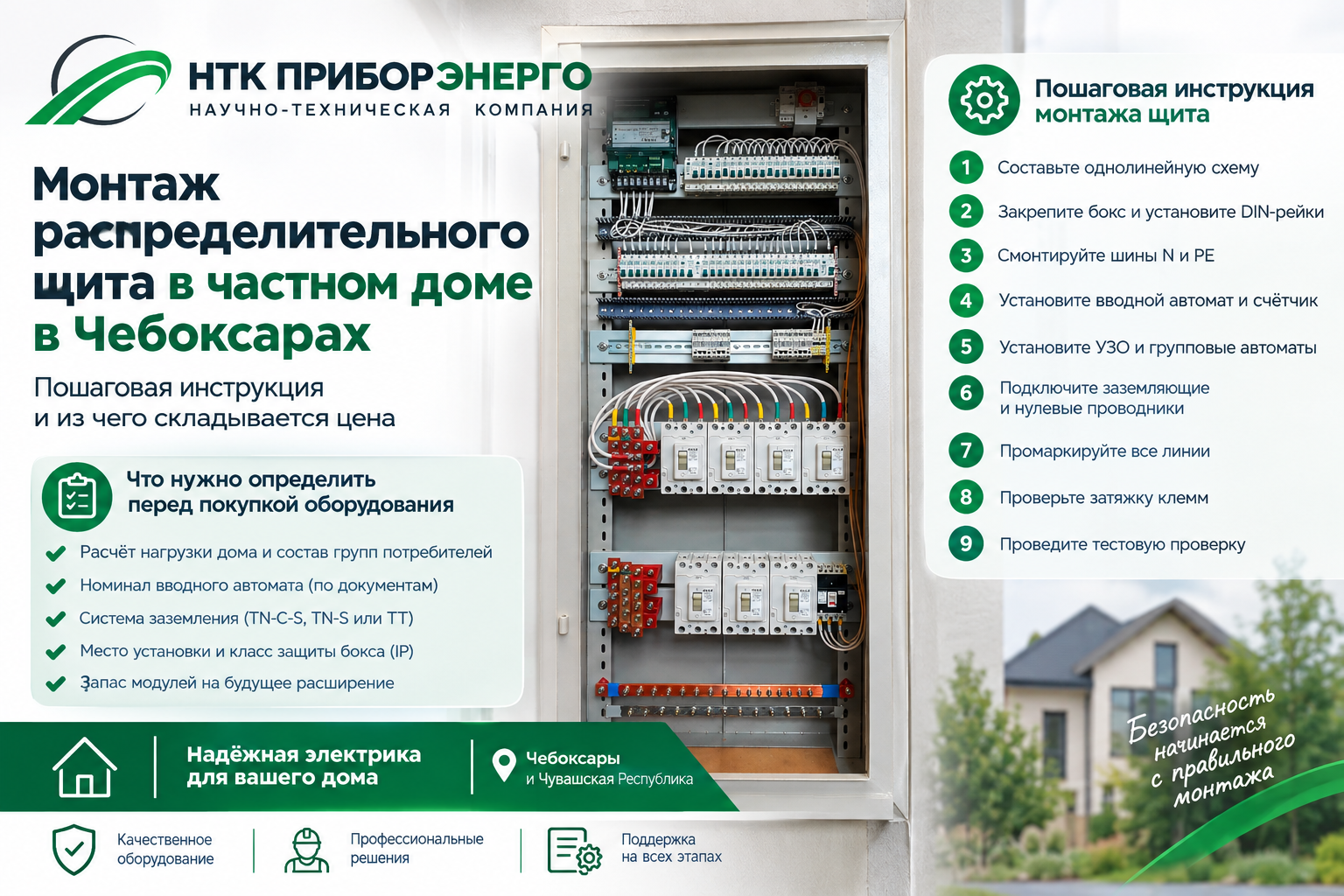

Составьте однолинейную схему. Зафиксируйте на бумаге все группы потребителей, номиналы автоматов для каждой группы и общую компоновку — вводной автомат, счётчик, УЗО, групповые автоматы, шины N и PE. Эта схема пригодится не только на монтаже, но и при любом обслуживании в будущем.
-
Выберите и закрепите бокс щита. Установите корпус на подготовленное основание (стена, ниша) на высоте, удобной для обслуживания — с учётом требований по классу защиты для конкретного места установки.
-
Смонтируйте DIN-рейки и шины N и PE. Стандартная ширина DIN-рейки — 35 мм. Шины устанавливаются так, чтобы обеспечить удобную и одинаковую по длине разводку проводников ко всем модулям.
-
Установите вводной автомат и счётчик. Порядок подключения — от ввода к счётчику, от счётчика к остальной схеме щита, согласно составленной однолинейной схеме и требованиям сетевой организации по опломбировке узла учёта.
-
Установите УЗО и групповые автоматы по группам потребления. Разведите провода от шин к каждому автомату короткими, аккуратно уложенными трассами — это упрощает последующее обслуживание и снижает риск ошибок при монтаже.
-
Подключите заземляющие и нулевые проводники группы. PE каждой группы — на шину заземления, N — на шину рабочего нуля, без объединения PE и N где-либо за пределами точки разделения PEN на вводе (для систем TN-C-S).
-
Промаркируйте все линии. Каждый автомат и каждая группа должны быть подписаны понятно — «освещение 1 этаж», «розетки кухня», «насос» — а не безлико «группа 1», «группа 2». Это существенно упрощает обслуживание в будущем, особенно если работать со щитом будет другой электрик.
-
Проверьте затяжку всех клемм. Ослабленная клемма — частая причина локального нагрева и последующего отказа автомата или проводника, проверка перед вводом в эксплуатацию обязательна.
-
Проведите тестовую проверку. Прозвоните цепи мультиметром, проверьте срабатывание УЗО тестовой кнопкой на каждом устройстве, убедитесь в правильной фазировке — только после этого щит можно опломбировать и вводить в постоянную эксплуатацию.
Для наглядности к статье планируется схема: однолинейная схема типового щита частного дома с обозначением вводного автомата, счётчика, УЗО и групповых линий.
Из чего складывается стоимость монтажа
Конкретную сумму в рублях для вашего дома честно даст только расчёт по проекту — универсальной таблицы цен, одинаково верной для любого щита, не существует: слишком много переменных. Но вот из чего эта сумма складывается на практике:
-
Размер и класс защиты бокса. Корпус на 12 модулей и корпус на 36 модулей, металлический уличный бокс с высоким IP и пластиковый для сухого отапливаемого помещения — разная стоимость самого корпуса.
-
Число групп потребления и, соответственно, число автоматов и УЗО. Чем больше линий предусмотрено на этапе расчёта, тем больше модульных аппаратов нужно закупить.
-
Класс и производитель аппаратов защиты. Разброс цен между разными линейками автоматов и УЗО значительный — при этом дешевле не всегда означает хуже, но и не всегда означает надёжнее; вопрос требует отдельной консультации под задачу.
-
Работы по монтажу или самостоятельная сборка. Найм электромонтажной бригады добавляет стоимость труда к стоимости материалов — итоговая экономия при самостоятельной сборке заметна, но требует соответствующей квалификации.
-
Логистика и наличие оборудования на складе. Прямые поставки от завода-изготовителя в Чебоксарах без цепочки посредников из других регионов обычно сокращают срок поставки и часть транспортных издержек по сравнению с заказом у московских или петербургских поставщиков.
Если нужна точная стоимость комплектации под ваш дом — оставьте заявку на коммерческое предложение, и отдел продаж завода рассчитает конкретную сумму по вашей однолинейной схеме, а не по усреднённому прайсу.
Частые ошибки при самостоятельном монтаже
-
Монтаж без предварительной однолинейной схемы — «по ходу дела» почти всегда заканчивается путаницей в проводах и невозможностью быстро найти нужную линию при аварии.
-
Экономия на запасе модулей в боксе — при добавлении новой группы через год-два щит приходится менять целиком вместо простого добавления автомата.
-
Объединение PE и N внутри дома при системе TN-C-S — разделение PEN допустимо только в одной точке на вводе, повторное объединение дальше по схеме создаёт риск для безопасности.
-
Отсутствие маркировки линий — экономия нескольких минут на этапе монтажа оборачивается часами поиска нужного автомата при следующем визите электрика.
-
Недотянутые клеммы при монтаже автоматов и шин — частая причина локального нагрева и последующего отказа оборудования, которую легко предотвратить при финальной проверке.
Часто задаваемые вопросы
Можно ли собрать распределительный щит частного дома самостоятельно, без электрика?
Технически можно при наличии соответствующей квалификации и понимания требований к заземлению и маркировке, но подключение к внешним сетям и опломбировку узла учёта, как правило, выполняет представитель сетевой организации или специалист с допуском.
Сколько групп потребления нужно закладывать для частного дома?
Зависит от площади и состава потребителей — минимально разумный набор: освещение по этажам отдельно от розеток, отдельная группа для кухни, отдельная для санузла через УЗО, отдельная для мощного оборудования (котёл, насос). Точный список стоит составлять под конкретный дом, а не по шаблону.
Что дешевле — собрать щит самостоятельно или заказать под ключ?
Самостоятельная сборка экономит на стоимости работ, но требует времени, инструмента и понимания требований к монтажу. Сборка под ключ включает стоимость труда бригады, но снимает риск ошибок монтажа для человека без соответствующего опыта.
Нужно ли согласовывать схему щита перед монтажом?
Для типового частного дома формального согласования схемы щита обычно не требуется, но подключение к сети и опломбировка узла учёта проходят по правилам сетевой организации — уточняйте актуальный порядок в своей энергосбытовой компании.
Как узнать точную стоимость комплектации под свой дом?
Составьте однолинейную схему с перечнем групп и запросите коммерческое предложение у отдела продаж завода — точная сумма зависит от конкретной комплектации, а не от усреднённых цен на сайте.
Заключение
Монтаж распределительного щита в частном доме начинается не с покупки автоматов, а с расчёта нагрузки и однолинейной схемы — это определяет и качество итоговой сборки, и то, во сколько она обойдётся. Следуйте порядку шагов выше, не экономьте на запасе модулей и маркировке линий — это дешевле, чем переделка щита через год.
Если готовите проект щита для своего дома — пришлите однолинейную схему или список групп потребления инженерам завода, поможем с подбором комплектации и расчётом стоимости.
