Если у вас частный дом в Чебоксарах или районе — в Новочебоксарске, Кугесях, Ишлеях, дачном посёлке на берегу Волги или Суры — вопрос «нужен ли УЗИП» решается не общими рекомендациями из интернета, а тремя конкретными вещами: какая у вас система заземления, есть ли риск прямого удара молнии в дом и какой номинал стоит на вводном автомате.
В этой статье инженеры завода «НТК Приборэнерго» в Чебоксарах разбирают не теорию УЗИП, а практический алгоритм подбора класса и номинала именно под условия Чувашии: старые сети TN-C, переведённые в TN-C-S, воздушные вводы в частном секторе и региональную грозовую активность.
Почему регион имеет значение при выборе УЗИП
Общая классификация УЗИП — тип 1 (класс I), тип 2 (класс II), тип 3 (класс III) по ГОСТ IEC 61643-11 — одинакова по всей России. А вот исходные данные для расчёта, от которых зависит, какой тип нужен именно вам, привязаны к месту: это тип вводной линии, состояние заземления и грозовая обстановка территории.
В Чебоксарах и районе на выбор чаще всего влияют три местных фактора:
-
Воздушные вводы. Значительная часть частного сектора и дачных посёлков в Чувашии до сих пор запитана воздушной линией — это прямой путь для наведённых грозовых импульсов в дом.
-
Старый жилфонд с TN-C. Многие сети 60–80-х годов застройки изначально были выполнены по схеме TN-C (совмещённый PEN-проводник), и при подключении УЗИП важно понимать, действительно ли ввод в доме уже переведён в TN-C-S, или PEN разделяется только на вводном щите соседнего дома, а не у вас.
-
Смешанная застройка. Рядом могут стоять кирпичный дом с металлической кровлей и молниеприёмником и щитовой дачный домик без всякой молниезащиты — и расчёт для них будет разным даже на одной улице.
Поэтому подбор устройства защиты от импульсных перенапряжений для дома в Чебоксарах — это не единая рекомендация, а последовательность из нескольких проверяемых шагов, которые дальше и разберём.
Грозовая активность в Чувашии: на что ориентироваться
Интенсивность грозовой деятельности для проектирования молниезащиты и выбора класса УЗИП нормируется картой районирования территории РФ по среднегодовой продолжительности гроз (приложение к ПУЭ, гл. 2.5, и РД 34.21.122-87). Карта делит территорию на зоны по числу грозовых часов в году: 10–20, 20–40, 40–60, 60–80 ч и так далее — и чем больше часов, тем выше удельная плотность ударов молнии на квадратный километр.
Чувашия находится в средней полосе европейской части России, для которой характерна умеренная грозовая активность — заметно выше, чем в северных регионах, но ниже, чем на юге страны. Точное значение для конкретного участка (что важно, если вы или ваш проектировщик считаете риск прямого удара молнии по РД 34.21.122-87) стоит уточнять по актуальной региональной карте или данным ближайшей метеостанции — цифра «на глаз» здесь не годится, это входной параметр для формул расчёта частоты поражения объекта.
Для практического выбора УЗИП без сложных расчётов достаточно ответить на три вопроса:
-
Есть ли внешняя молниезащита (молниеотвод) на доме или рядом?
-
Дом подключён воздушной линией или кабелем в земле?
-
Заходят ли в дом протяжённые металлические коммуникации — газовая труба, водопровод?
Ответы на них определяют класс УЗИП сильнее, чем точное число грозовых часов в году — это подтверждает и наш профильный материал о выборе класса УЗИП для частного дома или коттеджа, где разобрана логика распределения импульса по разным путям.
Особенности сетей частного сектора в Чебоксарах и районе
Прежде чем считать номинал, нужно определить фактическую систему заземления на вводе — не по году постройки дома, а по факту.
Как проверить на месте:
-
Если от электросчётчика или вводного щита отходит один провод PEN, который уже в доме делится на N (рабочий ноль) и PE (защитный ноль) — у вас TN-C-S, самый частый вариант для реконструированных сетей Чебоксар.
-
Если PEN не разделяется вообще, а РЕ для розеток и оборудования взят с местного контура заземления — это фактически TN-C с местным заземлением, требует отдельного решения по проекту, а не типовой установки УЗИП.
-
Если от трансформаторной подстанции идёт отдельный PE-проводник — сеть TN-S, для частного сектора Чувашии встречается реже, в основном в новых коттеджных посёлках с централизованным проектированием.
Подробно про подключение УЗИП именно в системе TN-C с точки зрения точки разделения PEN мы разбирали в отдельной статье — если сомневаетесь, какая система у вас, начните с неё.
Почему это критично: УЗИП рассчитан под конкретную схему заземления, и установка «не под ту» систему — то же самое, что не установить его вообще: при аварии устройство может не сработать так, как должно, или, наоборот, создать дополнительную опасность.
Алгоритм подбора УЗИП пошагово
Это рабочая последовательность, которой мы пользуемся при консультациях по частным домам в Чувашии. Она не заменяет проект молниезащиты для сложных или высокорисковых объектов, но покрывает подавляющее большинство частных домов и дач.
-
Определите систему заземления на вводе. См. раздел выше. Без этого шага дальнейший подбор не имеет смысла — УЗИП для TN-C-S и для TT физически подключается по разным схемам.
-
Оцените риск прямого удара молнии. Молниеотвод на доме или рядом стоящем строении, открытая местность без соседних высоких объектов, металлическая кровля — любой из этих факторов повышает риск прямого попадания и требует УЗИП типа 1 (класс I) на вводе.
-
Проверьте тип вводной линии. Воздушный ввод без молниеотвода — это риск наведённого импульса из-за близкого разряда, для него, как правило, достаточно типа 2 (класс II) на вводном щите. Кабельный подземный ввод снижает риск ещё сильнее, но не убирает его полностью из-за коммутационных перенапряжений в сети.
-
Учтите протяжённые металлические коммуникации. Газовая труба или металлический трубопровод, входящие в здание, при близком разряде «доставляют» в дом часть тока — обычно это повод для более высокого класса, чем в доме без таких вводов.
-
Подберите номинал по вводному автомату. Разрядный ток УЗИП (In) и его импульсная стойкость должны соответствовать номиналу вводного автомата и ожидаемому импульсному току, а не выбираться «с запасом наугад» — заниженный номинал сократит срок службы устройства, завышенный не даст экономии, но увеличит стоимость решения без необходимости.
-
Определите точку установки в щите. Тип 1 — как можно ближе к вводу, до счётчика или сразу после него по проекту; тип 2 — на распределительном щите; тип 3 — у самого чувствительного оборудования (котёл, насосная станция, домашняя автоматика), если оно значительно удалено от щита с типом 2 (проектное расстояние обычно от 10 м кабельной трассы).
-
Проверьте контур заземления. УЗИП любого типа работает только при исправном заземлении с сопротивлением, соответствующим требованиям ПУЭ для данного типа электроустановки. Для дачных домов старой застройки это часто самое слабое место — контур заземления либо отсутствует, либо не проверялся годами.

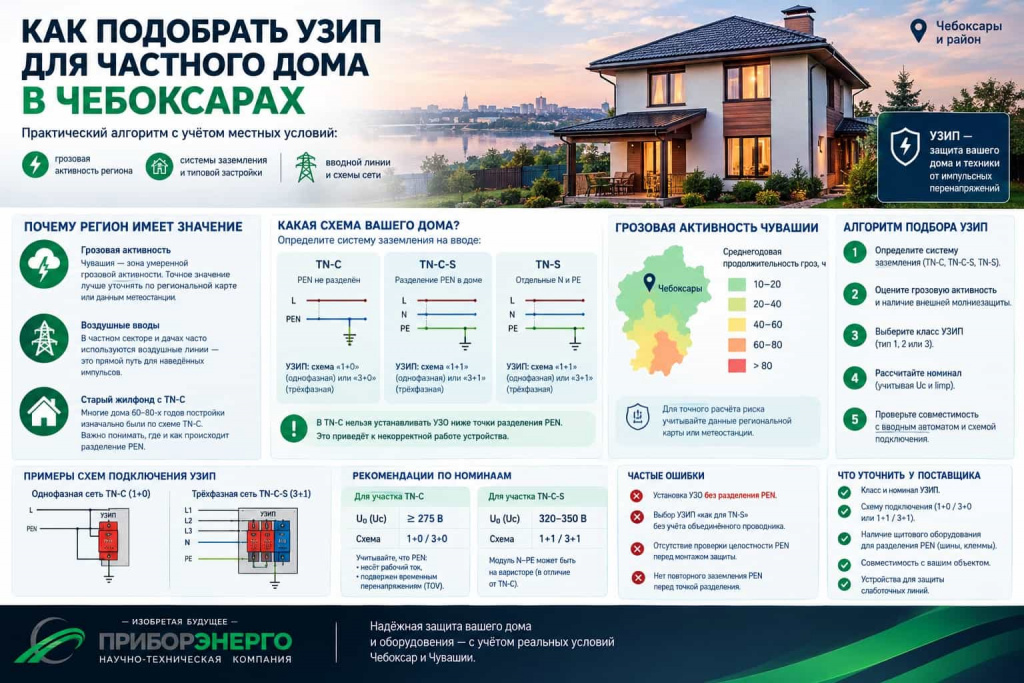

Для наглядности к статье прикладывается схема: вводной щит частного дома с обозначением точек установки УЗИП типа 1+2 на вводе, типа 3 — у оборудования, и контура заземления с указанием сечения проводника PE.
Таблица: класс и номинал для типовых случаев
|
Ситуация |
Рекомендуемый тип УЗИП |
Комментарий |
|
Дом с воздушным вводом, без молниезащиты, без металлических коммуникаций |
Тип 2 (класс II) на вводном щите |
Базовый случай для большинства частных домов Чебоксар и района |
|
Дом с воздушным вводом и металлической трубой (газ/вода) |
Тип 2, в отдельных случаях комбинированный тип 1+2 |
Решение зависит от того, куда именно заходит труба относительно щита — уточняйте по проекту |
|
Дом с молниеотводом или на открытом участке без соседних высоких объектов |
Комбинированный УЗИП тип 1+2 на вводе |
Тип 1 принимает основной удар, тип 2 «дочищает» остаточный импульс |
|
Кабельный подземный ввод, городская застройка (соседние дома/деревья выше) |
Тип 2 на вводном щите |
Риск прямого удара минимален, но коммутационные импульсы в сети остаются |
|
Чувствительная электроника, удалённая от щита с типом 2 более чем на 10 м кабеля |
Дополнительно тип 3 у оборудования |
Типично для газовых котлов, насосных станций, систем «умный дом» |
Точный номинал (In, Iimp, Up) для конкретной модели уточняйте в карточке товара в каталоге или у технической поддержки завода — эти параметры зависят от серии УЗИП и не универсальны для «любого дома».
Частые ошибки при выборе и установке
-
Выбор УЗИП без проверки фактической системы заземления. Самая частая ошибка: берут устройство «как у соседа», не проверив, действительно ли у себя разделён PEN.
-
Установка только типа 3 «для страховки». Точечная защита у розетки не спасёт технику, если основной импульс не остановлен на вводе типом 1 или 2 — УЗИП работают каскадом, а не по принципу «чем ближе к прибору, тем лучше».
-
Игнорирование состояния контура заземления. Новый УЗИП на старом, не проверенном заземлении может не сработать в нужный момент — это регулярно всплывает уже после случая с перенапряжением.
-
Подбор номинала «на глаз», без привязки к автомату на линии. Несогласованный номинал УЗИП и защитного автомата — причина преждевременного выхода устройства из строя.
-
Установка воздушного УЗИП в сырое, неотапливаемое помещение щита без учёта класса защиты корпуса. Для дачных и уличных щитов это особенно актуально в межсезонье в условиях Чувашии с перепадами влажности.
Как это делают на заводе в Чебоксарах
«НТК Приборэнерго» — производитель полного цикла: конструкторское бюро, сборка и испытания УЗИП проходят на собственной площадке в Чебоксарах, без промежуточных посредников между разработкой и поставкой. Это значит, что при вопросах по конкретной модели — например, какой номинал разрядного тока подойдёт под ваш автомат — можно обратиться напрямую к разработчикам, а не искать ответ у перекупщика.
Каждая партия УЗИП проходит испытания на собственном стенде перед отгрузкой. На продукцию действует заводская гарантия — актуальный срок уточняйте в карточке товара или у отдела продаж перед покупкой, поскольку условия могут различаться по сериям.
Для частных домов Чебоксар и района это также означает более быструю логистику по сравнению с заказом у московских или петербургских поставщиков — не нужно ждать межрегиональную доставку сложного технического оборудования.
Часто задаваемые вопросы
Нужен ли УЗИП в частном доме, если раньше грозы никогда не повреждали технику?
Да, если в доме есть чувствительная электроника и сеть подключена воздушной линией. Отсутствие повреждений в прошлом не означает отсутствия риска — импульсные перенапряжения возникают не только от прямых попаданий молнии, но и от близких разрядов и коммутационных процессов в сети.
Можно ли поставить только один УЗИП вместо комбинации типов?
Технически можно, но это компромисс: одиночный тип 2 не защитит от последствий близкого прямого удара молнии так, как это делает комбинация тип 1+2. Решение принимается по факторам риска из раздела «Алгоритм подбора» выше.
Как понять, что в доме система TN-C-S, а не TN-C?
Нужно проверить, разделяется ли PEN-проводник на N и PE именно на вводе в ваш дом, а не где-то по линии раньше. Если сомневаетесь — этот момент стоит доверить электрику с измерительным прибором, а не определять визуально.
Работает ли УЗИП без заземления?
Нет, для большинства конструкций исправное заземление — обязательное условие срабатывания защиты. Без контура заземления УЗИП не выполняет свою функцию должным образом.
Отличается ли выбор УЗИП для дома в Чебоксарах от дома в другом регионе России?
Сам принцип классификации и расчёта — нет, он одинаков по стране. Отличаются конкретные исходные данные: тип вводной линии, состояние сетей и грозовая обстановка территории, которые нужно оценивать по месту, а не переносить рекомендации из статей про другие регионы напрямую.
Заключение
Подбор УЗИП для частного дома — это последовательность проверяемых шагов, а не выбор «по номиналу автомата» или «как у соседа». Начните с определения системы заземления на вводе, оцените риск прямого удара молнии и тип линии — и класс устройства определится почти однозначно.
Если нужна помощь с конкретным случаем — пришлите нам фото вводного щита и укажите тип линии (воздушная/кабельная), наличие молниезащиты и номинал вводного автомата: инженеры завода в Чебоксарах бесплатно подскажут подходящую модель и номинал.
Каталог УЗИП завода — https://chb.priborenergo.com/catalog/ustroystva_zashchity_ot_impulsnykh_perenapryazheniy/.
Связаться с техподдержкой завода: 8 (8352) 27-60-92, zakaz2@ntkpribor.ru.
