Типовую схему подключения УЗИП — какой провод куда заводить, где ставить устройство относительно счётчика — можно найти в десятках источников, включая наши материалы по схеме подключения в однофазной и трёхфазной сети. Мы решили не пересказывать её ещё раз, а показать то, что обычно остаётся за кадром: как подключение УЗИП проверяют инженеры-разработчики на собственном испытательном стенде в Чебоксарах, какие ошибки монтажа видно только по приборам, и что можно проверить самостоятельно уже после установки, без лабораторного оборудования.
Почему схема — это ещё не гарантия правильного подключения
Правильная схема на бумаге и правильное подключение в реальном щите — не одно и то же. УЗИП — устройство импульсное: оно должно среагировать за единицы-десятки наносекунд и отвести ток в землю по кратчайшему пути. На практике итоговое качество защиты зависит не только от того, куда подключены провода, но и от того, какой длины эти провода, как затянуты клеммы и по какой траектории проложен защитный проводник.
Мы разрабатываем и собираем УЗИП на своей площадке в Чебоксарах и каждую партию перед отгрузкой прогоняем через испытательный стенд. За это время накопилось понимание, какие ошибки монтажа встречаются чаще всего — и почему их не видно на глаз, только по показаниям приборов.

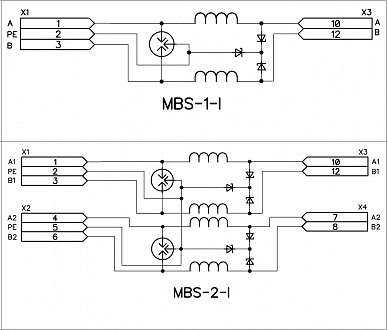

Базовая схема подключения — коротко, для контекста
-
УЗИП тип 1 (класс I) или комбинированный тип 1+2 устанавливается как можно ближе к вводу — до счётчика или сразу после него, по проекту;
-
УЗИП тип 2 (класс II) — на распределительном щите, после вводного автомата;
-
УЗИП тип 3 (класс III) — точечно, у чувствительного оборудования, если оно удалено от щита с типом 2 более чем на 10 м кабельной трассы;
-
PE-вывод устройства соединяется с шиной заземления щита, а не с корпусом DIN-рейки;
-
при использовании двух и более УЗИП в каскаде их номиналы должны быть согласованы между собой — иначе первый в цепи может не успеть принять на себя основной импульс.
Подробную схему для конкретно вашей системы заземления (TN-C-S, TN-S, TT) и цветовую маркировку проводников смотрите в наших материалах о подключении УЗИП и о выборе УЗИП для частного дома — там разобрано пошагово.
Как мы проверяем подключение на стенде в Чебоксарах
После сборки партии УЗИП инженеры испытывают устройства на собственном стенде, который воспроизводит условия реального импульсного воздействия и типовые варианты подключения — в том числе неидеальные, приближённые к тому, что встречается в полевых условиях.
Что фиксируется на стенде:
-
Остаточное напряжение (Up) на выходе устройства — при разной длине соединительных проводников. Разница между «идеальным» и «полевым» монтажом здесь измеряется не на глаз, а осциллографом.
-
Время срабатывания — насколько быстро устройство реагирует на нарастающий импульс, и как это время меняется при разных сечениях и длине подводящих проводников.
-
Согласованность каскада, если в схеме проверяется комбинация тип 1 + тип 2 — важно убедиться, что первое устройство действительно принимает на себя основную часть импульса, а не «перекладывает» её на второе.
-
Поведение при плохом контакте на клемме — намеренно занижаем момент затяжки, чтобы видеть, как растёт переходное сопротивление и как это сказывается на итоговой защите.
Именно на этом этапе видно то, что не показывает типовая схема из инструкции: правильная последовательность подключения — необходимое, но не достаточное условие. Решает ещё и качество монтажа.
Для этой части статьи планируется фото со стенда: осциллограф с формой импульса до и после УЗИП, крупный план клеммной колодки с моментом затяжки, общий вид испытательного стенда в цеху завода.
Пять ошибок монтажа, которые видно только по приборам
-
Слишком длинные соединительные проводники. Каждый дополнительный сантиметр провода между шиной, автоматом и УЗИП увеличивает индуктивность цепи — и, соответственно, реальное остаточное напряжение на защищаемом оборудовании оказывается выше расчётного, хотя схема подключения формально верна.
-
Заземление корпуса УЗИП через DIN-рейку вместо отдельного проводника на шину заземления. Контакт через рейку ненадёжен для больших импульсных токов — переходное сопротивление в момент разряда может резко возрасти именно тогда, когда устройство должно сработать быстро и без потерь.
-
Несогласованные номиналы УЗИП в каскаде. Если тип 2 стоит «мощнее» тип 1 по некоторым параметрам, вся нагрузка при разряде может уйти не на первое устройство у ввода, а сместиться на второе — оно не рассчитано на такой уровень тока по конструкции.
-
Недотянутая или перетянутая клемма. Недотянутая клемма даёт переходное сопротивление и локальный нагрев при импульсе; перетянутая — повреждает жилу провода, что на первый взгляд незаметно, но снижает сечение эффективного контакта.
-
Подключение УЗИП после устройств, которые должны быть защищены им же. Формально в схеме всё соединено, но порядок подключения по факту оставляет часть оборудования вне защиты — это встречается при добавлении УЗИП в уже существующий щит без пересмотра всей схемы целиком.
Проверка после монтажа: что можно сделать самостоятельно
Без стенда с осциллографом нельзя измерить остаточное напряжение или время срабатывания, но часть базовой проверки монтажник или владелец дома может выполнить сам сразу после установки.
-
Проверьте визуально длину и трассировку проводников. Соединения УЗИП с шинами должны идти кратчайшим путём, без лишних петель и изгибов — длинные обходные трассы увеличивают индуктивность цепи.
-
Проверьте момент затяжки клемм динамометрической отвёрткой, если она есть, по значению, указанному производителем в паспорте устройства — не «на глаз по ощущению».
-
Убедитесь, что PE-вывод УЗИП идёт отдельным проводником на шину заземления, а не на корпус DIN-рейки или соседнюю клемму по цепочке.
-
Проверьте индикатор состояния на корпусе устройства, если модель им оснащена — большинство современных УЗИП показывают исправность визуально или сигнальным контактом на выходе.
-
Измерьте сопротивление контура заземления мультиметром или специализированным прибором — этот параметр важен не только для УЗИП, но и без исправного заземления устройство не сможет отвести импульсный ток должным образом.
-
При каскадной схеме — сверьте паспортные параметры обоих устройств на предмет согласованности энергетической стойкости, как указано производителем для конкретной серии.
Эта последовательность подходит для оформления как пошаговая инструкция по проверке после монтажа.
Частые ошибки при подключении УЗИП
-
Монтаж «по памяти», без сверки со схемой конкретной модели — разные серии УЗИП могут отличаться расположением клемм даже у одного производителя.
-
Использование проводника меньшего сечения, чем указано в паспорте устройства, «потому что был под рукой».
-
Отсутствие защиты УЗИП собственным автоматом или предохранителем перед устройством, где это предусмотрено схемой.
-
Игнорирование индикатора неисправности после срабатывания устройства при мощном импульсе — сработавший и требующий замены модуль внешне может выглядеть как исправный.
-
Установка УЗИП в щит без учёта класса защиты корпуса (IP), если щит находится на улице или в неотапливаемом помещении.
Часто задаваемые вопросы
Можно ли проверить исправность подключения УЗИП без специального оборудования?
Частично — визуальная проверка трассировки, момента затяжки клемм и индикатора состояния устройства доступна без стенда. Точное измерение остаточного напряжения и времени срабатывания требует лабораторного оборудования.
Что важнее — правильная схема или качество монтажа?
Оба фактора равнозначны. Верная схема без качественного монтажа (длинные провода, слабая затяжка, ненадёжное заземление) не даст заявленного уровня защиты, а качественный монтаж по неверной схеме тоже не защитит оборудование должным образом.
Почему нельзя заземлять УЗИП через DIN-рейку?
Контакт через рейку не рассчитан на большие импульсные токи и может давать нестабильное переходное сопротивление именно в момент разряда — а это критичный параметр для скорости и качества отвода импульса.
Нужно ли менять УЗИП после срабатывания?
Зависит от конструкции устройства и типа сработавшего модуля — часть УЗИП имеет сменные модули, часть подлежит полной замене. Индикатор на корпусе, как правило, показывает, требуется ли обслуживание.
Проверяет ли завод готовые изделия перед отправкой?
Да, каждая партия УЗИП проходит испытания на собственном стенде в Чебоксарах перед отгрузкой — это часть производственного цикла завода, а не дополнительная услуга.
Заключение
Схема подключения УЗИП — только часть задачи. Качество монтажа — длина проводников, надёжность клемм, способ заземления корпуса — влияет на итоговую защиту не меньше, чем правильный порядок подключения. Проверьте эти пункты после установки самостоятельно по чек-листу выше — это займёт немного времени, но снимет большинство рисков некачественного монтажа.
Если сомневаетесь в подборе модели или параметрах согласования каскада — обратитесь к инженерам завода напрямую: мы разрабатываем и испытываем УЗИП на своей площадке в Чебоксарах и можем подсказать решение под вашу схему.
Каталог УЗИП завода — https://chb.priborenergo.com/catalog/ustroystva_zashchity_ot_impulsnykh_perenapryazheniy/.
Связаться с техподдержкой завода: 8 (8352) 27-60-92, zakaz2@ntkpribor.ru.
