Контроль качества УЗИП в Чебоксарах: как проходят испытания на заводе

Отказ устройства защиты от импульсных перенапряжений — прямая угроза непрерывности производства. Пробитый варистор в цепи АСУ ТП оставляет без защиты контроллер стоимостью в сотни тысяч рублей. Отказавшее УЗИП на линии RS-485 обрывает канал диспетчеризации именно в момент грозового фронта. В худшем случае некачественное устройство само становится источником возгорания на щите.

Это три конкретных риска: простой производства, повреждение сопряженного оборудования и юридические риски при расследовании аварии, если выяснится, что примененное УЗИП не имело подтвержденных испытаний. Разберём, как организован контроль качества УЗИП на заводе «НТК Приборэнерго» в Чебоксарах: от входного контроля компонентов до протокола, который заказчик получает вместе с партией.

Зачем нужен строгий контроль качества на производстве УЗИП

УЗИП — устройство ограниченно-циклического действия: варистор или разрядник в его составе рассчитан на определенное число срабатываний и энергию импульса. Если параметры компонента не соответствуют заявленным, устройство либо не сработает при реальном перенапряжении, либо разрушится раньше расчетного срока.

Последствия отказа УЗИП делятся на три группы:

• Прямой ущерб оборудованию. Импульс проходит на защищаемую цепь и выводит из строя вход контроллера или порт интерфейса.

• Останов процесса. Внеплановая остановка из-за повреждения цепи АСУ ТП — потери, на порядок превышающие стоимость УЗИП.

• Риски для объекта. Разрушение варистора сопровождается искрением и нагревом — фактором пожарной опасности.

Испытания на заводе — не формальность для сертификата, а способ снять с заказчика ответственность за скрытый брак, невидимый при монтаже.

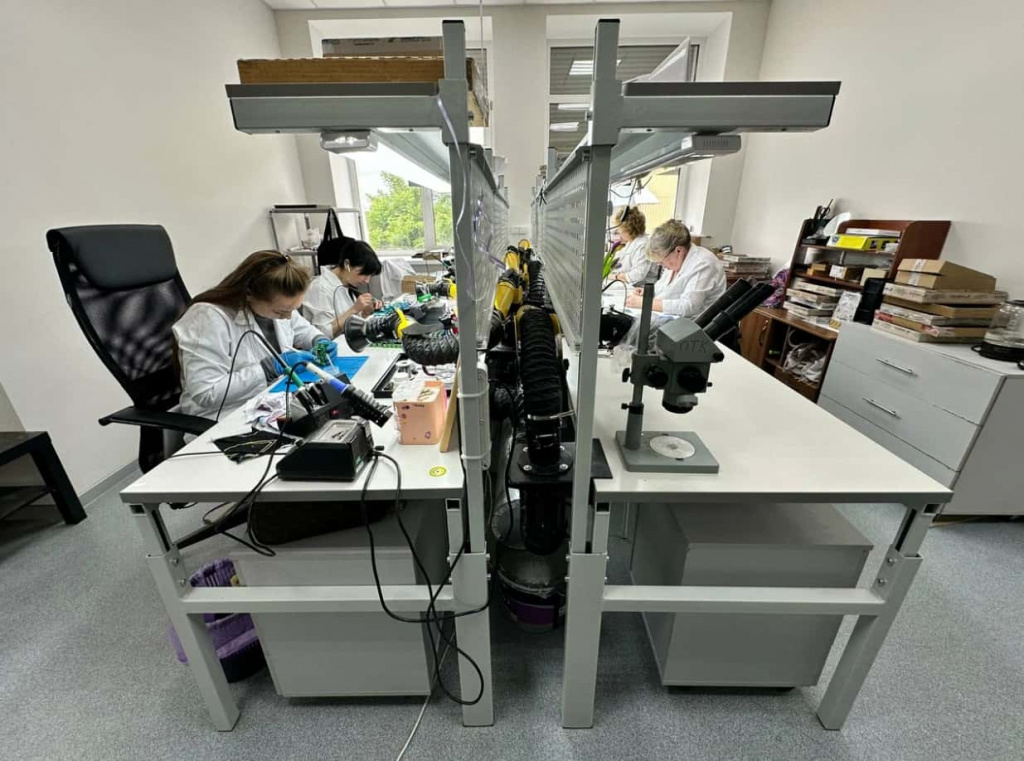

Этапы входного и выходного контроля на производстве «НТК Приборэнерго»

Контроль качества УЗИП на производстве в Чебоксарах построен как двухступенчатая система: проверка комплектующих на входе и проверка каждого готового изделия на выходе. Это исключает ситуацию, при которой дефектный компонент попадает в партию, прошедшую только выборочный финальный тест.

Входной контроль компонентов

Прежде чем варистор, разрядник или плата попадут в сборку, они проходят проверку:

1. Варисторы (MOV) — классификационное напряжение, ток утечки, соответствие допуску производителя.

2. Печатные платы — контроль дорожек, сопротивления изоляции, паяемости контактных площадок.

3. Корпусные детали — степень защиты (IP), прочность клемм и фиксаторов на DIN-рейку.

4. Индикаторные элементы — тепловые расцепители и индикаторы истощения ресурса варистора.

Партия, не прошедшая входной контроль хотя бы по одному параметру, в производство не допускается.

Выходной контроль готовых изделий

После сборки каждое изделие, а не выборка партии, проходит финальную проверку:

• целостность цепи и полярность подключения;

• сопротивление изоляции между цепями и корпусом/землей;

• индикация состояния (норма/требуется замена);

• маркировка — класс УЗИП, номинальное напряжение, дата изготовления, серийный номер.

Партиями, выборочно, проводятся более ресурсоемкие тесты — импульсным током и на защитный уровень.

Какие испытания проходит каждая партия УЗИП

Объем и методика испытаний зависят от класса устройства и его назначения — силовое оно или предназначено для слаботочных систем связи и измерения. Разделение классов регламентируется ГОСТ Р 51992-2011 (модифицированный аналог МЭК 61643-1):

• Класс I — импульс 10/350 мкс, имитирующий прямой удар молнии. Устанавливаются на вводе в здание или границе зон молниезащиты.

• Класс II — импульс 8/20 мкс, наведенные и коммутационные перенапряжения. Распределительные щиты.

• Класс III — тонкая защита у чувствительного оборудования, комбинированный импульс меньшей энергии.

Для линий связи и измерительных цепей (серий CAN, RS485, DIO, MBS, MSR) дополнительно действует ГОСТ Р 54986-2012, учитывающий специфику слаботочных цепей.

Ключевые проверки, которые проходит каждая партия:

1. Защитный уровень Up — остаточное напряжение на цепи при испытательном импульсе. Определяет, выдержит ли оборудование остаточный бросок напряжения.

2. Импульсный ток 8/20 и 10/350 мкс — подтверждение способности отвести разрядный ток без разрушения и выхода параметров за пределы нормы.

3. Вносимые потери и полоса пропускания — критичны для слаботочных систем: Ethernet, RS-485. УЗИП не должно искажать сигнал в рабочем диапазоне частот.

4. Ток утечки и время срабатывания — важны для интерфейсных линий, где задержка влияет на целостность данных.

5. Термостабильность и ресурс — поведение при многократных импульсных воздействиях меньшей энергии.

Практика показывает: значительная часть повреждений оборудования при грозовой активности связана со средствами защиты, не прошедшими полный цикл испытаний импульсным током — устройство формально стоит в схеме, но реальный защитный уровень не подтверждён.

Оборудование испытательной лаборатории завода

Испытания проводятся на специализированных стендах, а не на упрощённом лабораторном оборудовании общего назначения:

• Генераторы импульсных токов (ГИТ) — формируют импульсы стандартных форм 8/20 и 10/350 мкс с контролируемой амплитудой и энергией.

• Измерительные комплексы — фиксируют форму и амплитуду импульса, прошедшего через устройство, с разрешением, достаточным для корректного определения Up.

• Стенды для проверки вносимых потерь и АЧХ — для интерфейсных и слаботочных УЗИП, где важна работа в полосе частот сигнала.

• Термокамеры — проверка работоспособности в заявленном диапазоне температур.

Отдельно решается безопасность персонала: при воздействии импульса, превышающего ресурс устройства, возможно разрушение корпуса варистора с разлётом фрагментов. Стенды оснащены защитными экранами и боксами, исключающими контакт оператора с зоной испытания.

Особенности контроля для разных типов УЗИП

Силовые УЗИП (классы I, II)

Для устройств на вводных щитах и линиях электропитания определяющие параметры испытаний:

• номинальный и максимальный разрядный ток (In, Imax);

• энергоемкость варисторной сборки;

• защитный уровень Up при максимальном импульсном токе;

• время безопасного отключения тепловым расцепителем при истощении ресурса варистора.

Контроль здесь фокусируется на способности устройства выдержать полную энергию импульса без превышения допустимого остаточного напряжения на линии.

Слаботочные и интерфейсные УЗИП (RS-485, Ethernet)

Для устройств серий CAN, RS485, DIO, MBS, MSR акценты испытаний смещаются:

• Скорость срабатывания — задержка в единицы наносекунд может привести к тому, что импульс пройдет на линию до открытия защитного элемента.

• Вносимые потери — устройство не должно ослаблять полезный сигнал в рабочей полосе частот; для Ethernet это особенно критично.

• Согласование импеданса линии — УЗИП, установленное в разрыв линии связи, не должно создавать отражений сигнала.

• Целостность протокола передачи данных после воздействия импульса — устройство проверяется не только на выживаемость, но и на то, что канал продолжает штатно передавать данные.

Такое разделение отражает разницу в физике: для силового УЗИП главный критерий — энергоемкость, для интерфейсного — скорость и минимальное искажение сигнала.

Почему это важно для заказчика (ГИП, технического директора)

Для специалиста, отвечающего за проект или эксплуатацию объекта, результат заводского контроля качества УЗИП — это три практических следствия:

• Снижение риска аварийных остановов. Устройство с утвержденным протоколом испытаний гарантированно отводит импульс перенапряжения в пределах заявленных параметров.

• Сохранность дорогостоящего оборудования. Контроллеры АСУ ТП, преобразователи частоты и сетевое оборудование защищены устройством с подтвержденным реальным, а не только заявленным, защитным уровнем.

• Соответствие требованиям промышленной и пожарной безопасности. Протоколы испытаний — часть доказательной базы при проектной экспертизе и расследовании инцидентов.

Часто задаваемые вопросы

1. Какой документ регламентирует испытания УЗИП в РФ?

ГОСТ Р 51992-2011 — для низковольтных сетей. Для слаботочных систем связи и передачи данных дополнительно применяется ГОСТ Р 54986-2012.

2. Что такое испытание импульсом 8/20 мкс?

Стандартизированный испытательный импульс, имитирующий наведенные перенапряжения и коммутационные процессы — в отличие от импульса 10/350 мкс, имитирующего прямой удар молнии.

3. Чем отличается класс I от класса II?

Местом установки и энергией импульса. Класс I испытывается импульсом 10/350 мкс (прямой удар молнии), класс II — импульсом 8/20 мкс (наведенные перенапряжения).

4. Проводит ли завод испытания на заказ, для нестандартных партий?

Да, по согласованному техническому заданию заказчика.

5. Какие протоколы испытаний предоставляются заказчику?

Протоколы приемо-сдаточных испытаний, подтверждающие защитный уровень, разрядный ток и результаты функционального контроля.

Приобрести промышленную электронику от производителя «НТК Приборэнерго»

Каждое устройство защиты, выпускаемое заводом в Чебоксарах, проходит описанный цикл контроля — от входной проверки компонентов до финального теста готового изделия. Это касается всей линейки: силовых УЗИП и устройств защиты интерфейсных линий серий CAN, DIO, RS485, MBS, MSR, PWR.

Если нужно подобрать УЗИП под конкретную схему электроснабжения или линию связи — свяжитесь с инженерами «НТК Приборэнерго» для консультации по выбору класса защиты и получения протоколов испытаний на выбранную партию.
