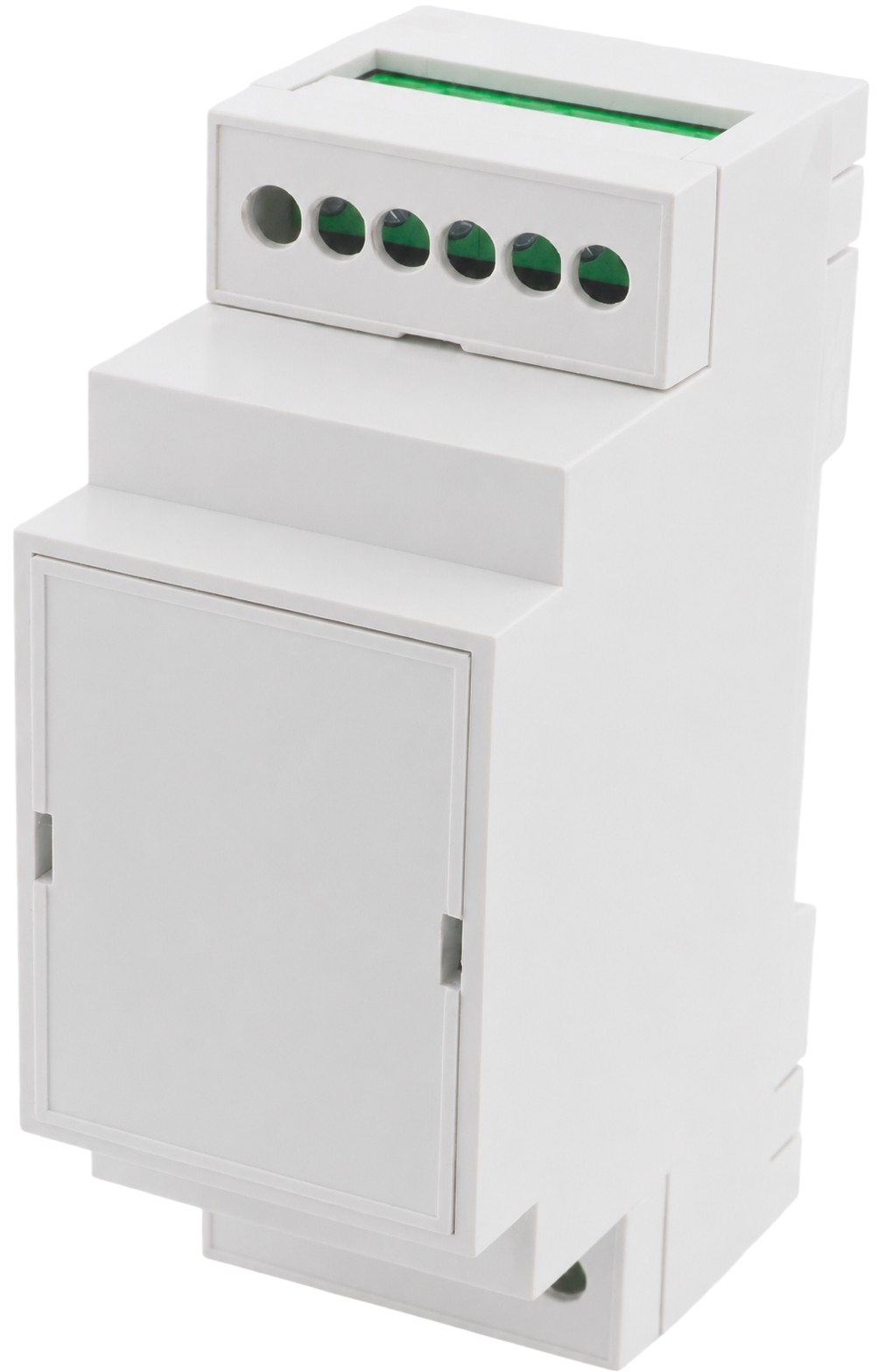

Устройства защиты от импульсных перенапряжений DIO-30-2-I (исполнение 1)

Устройство защиты от импульсных перенапряжений (УЗИП) серии DIO (исполнение 1) предназначено для защиты цепей дискретных входов и выходов, используемых в системах управления и контроля. В основе устройства — многокаскадная схема защиты, включающая газонаполненный разрядник для грубой защиты и TVS-диоды (супрессоры) или варисторы для тонкой защиты.

Такая конструкция обеспечивает высокую рассеиваемую мощность, низкий порог срабатывания и быстрое время реакции. Благодаря умеренным токам в сигнальных цепях все защитные элементы и цепи развязки размещены в едином компактном корпусе для монтажа на DIN-рейку шириной 18 или 36 мм.

Устройство подключается последовательно в цепи следующих типов сигналов:

*   дискретных входов «сухой контакт»;

*   дискретных входов логических сигналов напряжения;

*   дискретных входов сигналов 110–220 В;

*   дискретных выходов.

Параметры защиты учитывают как стойкость оборудования к импульсным помехам, так и характеристики защищаемых цепей: номинальный ток от 0,001 до 5 А, напряжение от 6 до 220 В и скорость передачи цифровых сигналов до 1 Мбит/с. В зависимости от комплектации, TVS-диоды рассеивают импульсную мощность до 1500 Вт или 3000 Вт. Устройство выпускается в модификациях для защиты от 1 до 3 сигнальных линий и общего провода.
