В современном мире автоматизация процессов становится неотъемлемой частью нашей повседневной жизни. Таймеры времени на включение и выключение приборов позволяют существенно упростить управление электрооборудованием, обеспечивая удобство и экономию энергии.
В данной статье мы расскажем, что такое таймер времени, как настроить, а также приведем схему подключения для различных типов устройств.
Что такое таймер времени

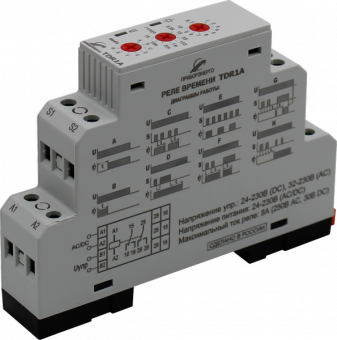

Пример реле времени TDR1A производства ООО «НТК Приборэнерго»:
Таймер времени представляет собой микропроцессорное устройство, предназначенное для выполнения временных задержек в автоматизационных системах и управлении. Данное реле времени предоставляет возможность автоматически регулировать включение и выключение электрических приборов как в быту, так и в промышленности, позволяя осуществлять контроль за освещением, помогает управлять системам умный дом, автоматизированным поливом, кондиционированием и отоплением и многими другими процессами.
Большинство реле времени (таймеров-реле) на DIN-рейку, включая продукцию НТК «Приборэнерго», рассчитаны на питание от сети 220 вольт переменного тока — это стандартное напряжение бытовой и промышленной электросети в России. Существуют также модели на низкое напряжение (12В, 24В постоянного тока) — они применяются в автомобильной электронике, системах сигнализации и объектах с пониженным напряжением питания. При выборе таймера важно заранее уточнить напряжение сети объекта, чтобы не ошибиться с моделью.
Принципы работы
Принцип работы реле основан на получении управляющего сигнала, после чего оно осуществляет заданное действие не мгновенно, а с определенной задержкой. Это позволяет автоматизировать выполнение задач с временной отсрочкой и упорядочить взаимодействие других элементов в электрической схеме. Однако создание временного интервала – это лишь поверхностное понимание функционала таймера времени. Современные устройства способны на выполнение множества дополнительных функций.
Функциональные возможности приборов различается от конкретной модели и производителя. Но к числу основных возможностей можно отнести:
-
задержка при включении,
-
задержка выключения,
-
выполнение операций по заданному временному интервалу,
-
циклическая подача импульсов и т.д.
Кроме того, пользуются популярностью пусковые реле, которые переключают обмотки двигателей по схеме «треугольник-звезда», что помогает снизить пусковые токи.
Реле времени отключения (реле времени на выключение) работает по обратному принципу: оно не запускает, а обесточивает подключённую нагрузку спустя заданный интервал после срабатывания. Такая функция востребована, например, для отложенного отключения вентиляции, освещения или нагревательных приборов — когда нужно, чтобы устройство поработало ещё некоторое время после подачи команды на выключение.
Разновидности таймеров
Механические таймеры времени
Таймеры времени бывают механическими и электронными, а внутри этих категорий встречаются более узкие конструктивные разновидности — электромагнитные, цифровые, дискретные, реле постоянного тока и другие. Каждый тип отличается точностью, стоимостью и областью применения. Подробно разобрали, чем они отличаются друг от друга и как выбрать подходящий тип, в отдельной статье «Виды и типы реле времени».

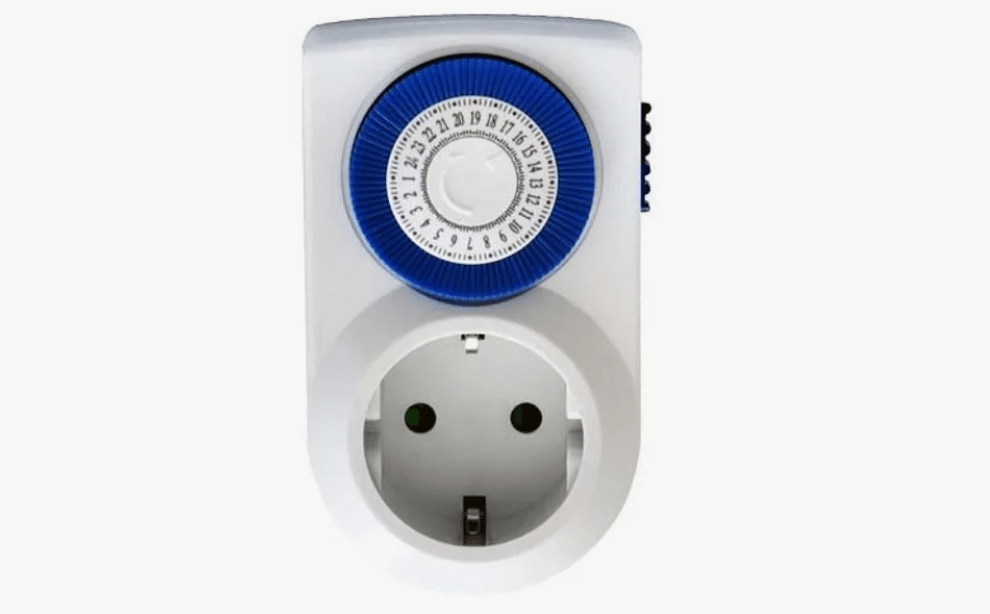

Пример розетки с механическим таймером:
Пример электронного таймером:
Выбор между электронным и механическим таймером зависит от потребностей пользователя. Механические таймеры предлагают простоту и надежность, в то время как электронные модели обеспечивают большую точность и функциональность. При выборе таймера важно учитывать факторы, такие как область применения, удобство использования и предпочтения в дизайне.
Таймер времени производства ООО «НТК Приборэнерго»
ООО «НТК Приборэнерго» предлагает широкий ассортимент электронных реле времени (таймер времени) на Din-рейку, обладающих множеством преимуществ. Продукция идеально подходит для различных задач управления и автоматизации процессов в промышленности, строительстве и бытовом секторе.
Если вам нужно не бытовое, а промышленное решение для монтажа в электрощит — обратите внимание на модуль реле задержки включения и выключения для DIN-рейки.
Преимущества собственного производства
-
Надежность. Таймеры изготовлены с использованием качественных компонентов и проходят строгий контроль на всех этапах производства.
-
Легкость в настройке. Простое и интуитивно понятное управление позволяет быстро настроить прибор под конкретные условия эксплуатации.
-
Возможность интеграции. Таймер времени легко интегрируются в существующие системы управления, что не требует значительных затрат на доработку.
-
Энергоэффективность. Современные технологии, используемые в производстве, обеспечивают низкое потребление энергии.
Схема подключения таймера времени

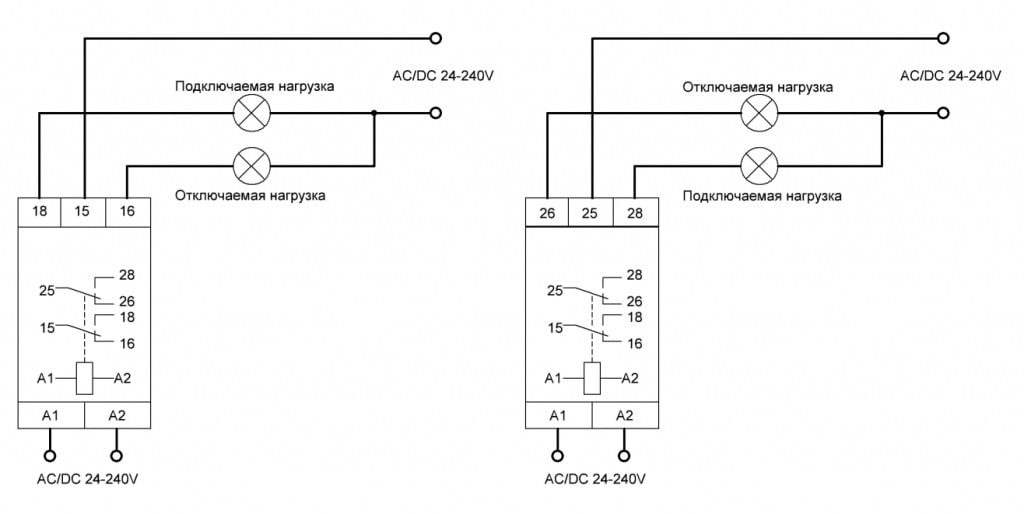

Давайте ознакомимся с схемой подключения реле времени, используя в качестве примера реле TRD26.
Как следует из схемы, подключение реле времени не содержит больших сложностей. Главное — внимательно изучить документацию к приобретаемому прибору и соблюсти полярность при его подключении.

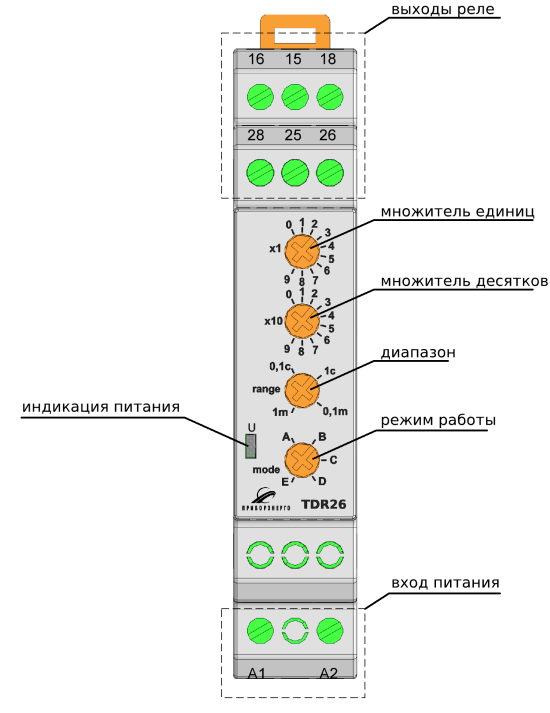

Настройка таймера времени
Впервые столкнувшись с настройкой логического реле времени (например TDR1, TDR26, TDR 60s и TCR15) пользователю она может показаться странной и сложной, но на практике все просто и понятно.
Для настройки времени задержки срабатывания необходимо выбрать множители числа времени задержки и диапазон настройки. Например, чтобы задать время срабатывания равным 30 с. можно выставить множитель десятков на "0", множитель единиц на "3", а диапазон установить на 10с, возможен и другой вариант - множитель десятков на "3", множитель единиц на "0", а диапазон установить на 1с..
Выводы
Автоматизация проникает все глубже в различные сферы человеческой деятельности. Потребность в автоматическом выполнении циклических операций становится все более актуальной как в промышленности, так и в быту. Поэтому устройства, способные осуществлять задачи с заранее установленными временными интервалами, всегда будут пользоваться спросом. Одним из таких важных изобретений является таймер времени.
